Ray LED nam châm: chuẩn bị linh kiện và phương án lắp

Hệ thống liên quan: chiếu sáng ray nam châm. Với nhà ở, cửa hàng hoặc khu trưng bày tại Việt Nam, có thể phối hợp đèn rọi chỉnh hướng với dải sáng tuyến tính trong cùng dòng tương thích. Trước khi hoàn thiện trần, chốt cách lắp, nguồn cấp và tải của thanh ray, mô-đun, đầu nối cùng driver. Hướng dẫn này phân biệt hệ điện áp lưới với hệ điện áp thấp và liệt kê các phần cần đưa vào đơn hàng.

Đèn ray nam châm hoạt động thế nào?

Dòng sản phẩm liên quan: hệ ray nam châm thông minh. Hãy xác nhận tương thích giữa điều khiển, nguồn cấp và mô-đun thay vì suy đoán từ hình dáng. Việc tháo lắp hoặc thay đổi cần thực hiện khi đã ngắt điện và theo hướng dẫn. Kết cấu mô-đun cho phép đổi bố trí trong giới hạn của ray, driver và phụ kiện. Đèn nhận điện qua tiếp điểm và được giữ bằng cơ cấu quy định của hệ.

Thanh ray vừa đỡ mô-đun vừa phân phối điện

Hai thanh có cùng chiều rộng chưa chắc dùng cùng tiếp điểm hay khóa cơ khí. Đầu nối và khớp ghép phải thuộc hệ tương thích. Tùy dòng, thanh ray đỡ và cấp điện cho mô-đun với cách lắp âm, treo hoặc nổi.

Ray nam châm dùng được những mô-đun nào?

Trước khi chọn trong các ví dụ sau, kiểm tra dòng ray thực tế cung cấp và cho phép loại mô-đun nào.
1. Mô-đun nam châm phát sáng tuyến tính
2. Cụm đèn rọi tuyến tính cho ray nam châm
3. Mô-đun thả với đầu nối nam châm
4. Đầu đèn nam châm chỉnh hướng
5. Đèn rọi tương thích với hệ ray

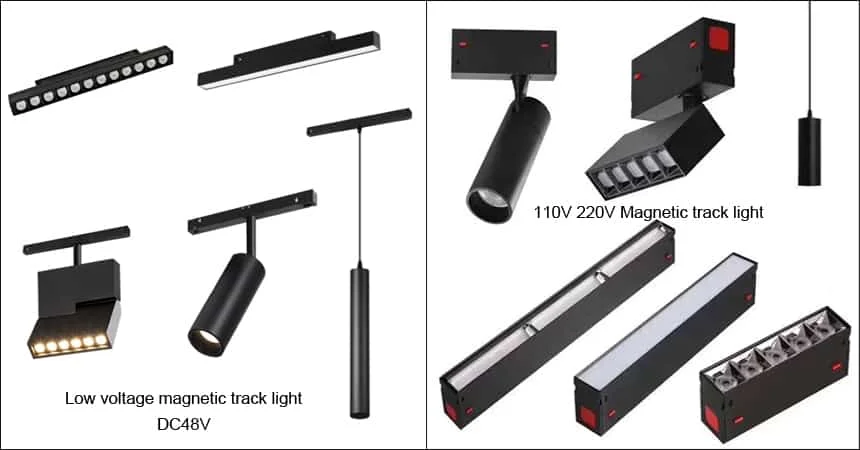

Lưu ý tương thích: phân biệt phiên bản 48 V DC với hệ 110/220 V. Kiểm tra điện áp và giao diện trước khi ghép các mô-đun giống nhau về hình thức.

Khác biệt giữa ray nam châm 48 V DC và hệ 110/220 V

Loại	Hệ ray nam châm điện áp thấp dùng nguồn DC	Hệ ray nam châm dùng điện áp lưới.
Điện áp đầu vào	Phiên bản 24 hoặc 48 V DC tùy dòng	110 V AC, 220 V AC hoặc 100–277 V AC
Chiều rộng ray nam châm	Ví dụ chiều rộng: 26 và 36 mm	Ray 36 mm trong ví dụ
Bộ nguồn LED	Cần nguồn 24 hoặc 48 V DC tương thích với dòng sản phẩm.	Một số hệ chuyển đổi điện ngay trong từng mô-đun. Kiểm tra mã hàng và sơ đồ đấu nối.
Chi phí	Tùy cấu hình và driver	Tùy cấu hình và nguồn cấp điện
Bảo trì	Chừa lối tiếp cận nguồn 48 V DC, đặc biệt khi lắp âm	Tùy công trình và khả năng tiếp cận
An toàn	Điện áp thấp không loại bỏ yêu cầu bảo vệ và lắp đặt	Không chạm tiếp điểm hoặc thao tác khi đang có điện

Ray nam châm · 48 V DCRay nam châm · 110 V / 220 V

Tính linh hoạt của hệ mô-đun

1. Trong một dòng tương thích có thể kết hợp mô-đun tuyến tính, đèn rọi và kiểu đèn khác. Những cấu hình được nhà sản xuất cho phép giúp bố trí cả ánh sáng chung lẫn ánh sáng nhấn.
2. Số mô-đun có thể điều chỉnh theo công trình nhưng vẫn bị giới hạn bởi công suất nguồn, dòng điện cho phép của ray và điều kiện của dòng sản phẩm. Tính tải cùng cách phân bố cho toàn hệ.
3. Nếu mẫu đèn cho phép, có thể thay đổi vị trí và hướng chiếu. Tuân thủ giới hạn cơ khí, ngắt nguồn và làm theo hướng dẫn khi điều chỉnh.
4. Nguồn cấp và biện pháp bảo vệ thay đổi theo hệ. Ngoài phiên bản 24 hoặc 48 V DC còn có hệ 110 hoặc 220 V AC. Điện áp thấp không đồng nghĩa được chạm tiếp điểm đang có điện. Ngắt nguồn trước khi lắp hoặc đổi mô-đun.

Những việc cần chốt trước khi thi công

So sánh tổng chi phí lắp hoàn chỉnh gồm mô-đun, driver, đầu nối và thanh ray với giải pháp khác; giá riêng thanh ray chưa phản ánh toàn bộ hệ.

Trước khi đóng trần, đội điện và đội trần cần thống nhất kích thước, cách cố định cùng lối tiếp cận nguồn. Sửa sau hoàn thiện có thể phải mở lại bề mặt trần.

Đèn ray nam châm

Đánh dấu điểm cấp điện dọc tuyến ray

Thể hiện điểm cấp nguồn và lối bảo trì driver, đầu nối trên bản vẽ. Kiểm tra tải với giới hạn của dòng ray trước khi đóng tuyến. Một thanh nhìn liền mạch không thay thế được thiết kế điện.

Nếu có góc nối hoặc đổi mặt phẳng, đối chiếu mã khớp nối đầy đủ với thanh ray và mô-đun đã chọn. Dùng tài liệu hoặc mẫu để kiểm tra hướng, tính liên tục và sự phù hợp bề mặt; không ghép chỉ vì hình dáng giống nhau.

Lập danh sách mua cho hệ ray nam châm

Thông tin liên quan: hướng dẫn chọn ray nam châm. Trước khi chọn mẫu, ghi rõ công năng từng khu vực, lớp hoàn thiện trần và kích thước. Từ đó phối hợp thanh ray, điều khiển và đèn thành một cấu hình thống nhất.

Xác định trình tự lắp theo kết cấu đỡ

DC48V · 1DC48V · 112 · 30–35 mm345

Vuốt ảnh theo chiều ngang để xem chi tiết.

Chừa khả năng tiếp cận đầu nối và driver để bảo trì. Nhân sự có chuyên môn thực hiện công việc khi đã ngắt điện, theo tài liệu hệ thống: cố định, đấu nối đúng sơ đồ, kiểm tra rồi lắp mô-đun.

Với mọi cách lắp, kiểm tra tải, khoảng cách điểm đỡ và độ cân bằng. Lắp treo cần phụ kiện đúng dòng; lắp nổi cần chi tiết cố định phù hợp với ray và nền. Có một vít chưa đủ để kết luận hệ được giữ chắc.

Kích thước khoét và trình tự thi công phải theo bản vẽ nhà sản xuất. Hình minh họa rãnh 30–35 mm, bắt vít, đặt ray, phủ cánh bằng thạch cao rồi hoàn thiện. Kích thước này không áp dụng cho mọi ray 48 V DC.

Ghi dòng hệ thống trên nhãn phụ tùng

Ray, bộ chuyển và đầu nối có thể giống hình thức nhưng thuộc các dòng khác nhau. Khi nhận hàng, lưu nhà sản xuất, dòng và mã kết nối trong cùng danh sách. Xác nhận mô-đun thay thế khớp khóa cơ khí và giao diện điện. Hồ sơ này giúp tránh dùng sai bộ chuyển hoặc mô-đun khác điện áp khi đổi bố trí cửa hàng.

Thử kịch bản điều khiển trên bố trí mẫu

Nếu cần dimming hoặc điều khiển theo cảnh, không chỉ đọc tên giao thức trên nguồn. Lắp thử bằng chiều dài ray, mô-đun và bộ điều khiển thực tế. Ghi nhận lúc khởi động, mức sáng thấp nhất, tắt và phục hồi sau mất điện để thống nhất kỳ vọng trước khi thi công hàng loạt.

Hệ mô-đun chỉ linh hoạt khi tương thích được giải quyết từ đầu. Kiểm tra kết cấu đỡ và sơ đồ trước khi đóng trần; ray giống nhau có thể không nhận cùng mô-đun. Cộng tải hiện tại với phần dự kiến mở rộng rồi đối chiếu giới hạn hệ. Đơn hàng cần đủ thanh ray, khớp nối, đầu cấp điện, driver, điều khiển và mô-đun; bố trí lối bảo trì ngay trên tuyến.
