Panel LED cho trần văn phòng và cửa hàng

So sánh đèn hoàn chỉnh, tài liệu. Panel chiếu từ phía sau có LED sau tấm tán quang; cấu tạo chiếu sáng cạnh phân bố ánh sáng bằng tấm dẫn. Kiểu cấu tạo không tự quyết định chất lượng.

Đặc tính	Panel chiếu sáng cạnh	Panel chiếu sáng từ phía sau
Nguồn LED	SMD2835 được nêu 0,2 W mỗi chip	Xác nhận mẫu cụ thể
Phân bố ánh sáng	Qua tấm dẫn sáng	LED và thấu kính phía sau tấm tán quang
Độ dày được nêu	8mm, 9mm, 10mm hoặc 12mm	30mm, 45mm hoặc 55mm
Vật liệu	Khung, tấm tán quang PS, tấm dẫn PMMA, tấm phản xạ và nắp	Khung, tấm tán quang PS, đế; không có tấm dẫn sáng
Hiệu suất sáng được nêu	80-140lm/W	80-120lm/W
Lắp linh kiện (SKD)	Gồm tấm dẫn sáng, tấm phản xạ	Kiểm tra cố định thấu kính, tấm tán quang
Chi phí	Tùy cấu hình	Tùy cấu hình
Kiểm tra vật liệu	Khả năng chống ố vàng tấm dẫn sáng	Cố định thấu kính

Mô tả và nội dung hình

• Loại chiếu từ phía sau
• Loại chiếu sáng cạnh

Bảng giải thích khác biệt cấu tạo; không chứng minh một loại tự nhiên chất lượng hơn.

Trước khi chọn, chừa chỗ nguồn, xác nhận tấm tán quang, quang thông, phiên bản. Cùng kích thước ngoài có thể khác phân bố sáng.

Đèn hoàn chỉnh gồm khung, mô-đun sáng, hệ quang học, nắp sau và nguồn. Xác định từ tài liệu kiểu chiếu cạnh hay từ sau rồi đánh giá sản phẩm lắp hoàn chỉnh.

Kiểm tra dung sai, mô-đun chịu lực, cách khung đặt lên trần. Báo giá cần có kích thước chính xác, bề mặt; chi phí phụ thuộc cấu hình, đơn hàng. Khung được mô tả gồm nhôm 6063, dày 8–12 mm, bề mặt bạc anod, trắng hoặc đen. Màu không phải cấp chất lượng. Xác nhận bản cụ thể và tương thích kết cấu đỡ.

Đánh giá chói bằng dữ liệu quang trắc, hình học không gian. Một vật liệu hoặc dấu UGR<19 không bảo đảm cùng kết quả ở mọi văn phòng. Quan sát phân bố, vùng tối, hoàn thiện bề mặt khi panel hoạt động. Trong cấu tạo chiếu cạnh, tấm dẫn và tán quang phối hợp. Nguồn nêu tấm dẫn gia công laser, in hoặc có cấu trúc quang học dày 1,0, 1,2, 1,5, 2,0, 3,0 mm và tán quang PS 1,0, 1,2, 1,5 mm. Xác định vật liệu bản đặt. Riêng độ dày không xếp hạng chất lượng hay giá; hiệu năng đèn hoàn chỉnh mới quan trọng.

Hiệu suất chip không phải hiệu suất cả đèn gồm nguồn, tán quang. Yêu cầu quang thông, hoàn màu, điều kiện nhiệt của bộ. Dòng nêu chip Epistar, bảng nhôm mạch đồng, gói SMD2835, SMD4014, SMD5630. Kiểm tra thiết bị mẫu; tên hãng hoặc loại gói không thay thế phép đo panel.

Khi đổi hệ quang học, xác nhận dữ liệu mới, không mặc định cùng quang thông. Trong panel chiếu cạnh, màng phản xạ góp phần hướng ánh sáng ra ngoài; cần đánh giá cùng tấm dẫn, tán quang.

Tuân theo hướng dẫn thân khi lắp, bảo trì; không điều chỉnh cho bộ phụ kiện chưa xác nhận. Kiểm tra độ cứng, vật liệu, cố định, vùng kết nối từ bản vẽ. Đế panel chiếu từ sau có thể tích hợp vào thân. Bản mỏng được nêu dùng nắp thép, hoặc nhôm theo yêu cầu.

Bố trí tiếp cận để thay nguồn không cần can thiệp trần, panel quá mức. Phân biệt bảo hành, khả năng cung cấp phụ tùng, tuổi thọ công bố. Nhấp nháy cần dữ liệu đo; không thấy bằng mắt không phải phép đo. Xác nhận điều kiện của 50.000 giờ được nêu. Tùy chọn gồm DONE, LiFud, Meanwell, GS, Boke, Eaglerise; xác định đúng mẫu, điện áp đầu vào, điều khiển khi giao.

Trước khi mua, đối chiếu mẫu cùng thiết bị đơn hàng với tài liệu cả đèn.

Tên thương mại kim loại, polymer không mô tả mọi đặc tính cơ, quang, nhiệt.

Kiểm tra tiếp cận kết nối, căn nắp/hệ quang học, bề mặt khung và cách đặt lên trần.

Xác định nguồn dự phòng thay thế và điều kiện hoạt động chứng minh tuổi thọ công bố để bảo trì.

So sánh panel chiếu cạnh, chiếu từ sau cùng kích thước và điều kiện thử.

Kiểm tra phản xạ trên màn hình sẽ dùng từ vị trí làm việc.

So sánh quang thông cần phép đo hoặc dữ liệu quang trắc cả panel có tán quang. Độ truyền sáng vật liệu, hiệu suất chip không thay thế dữ liệu này.

Trước tiên bố trí vị trí làm việc, kiểm tra kết cấu trần.

Thể hiện cách treo hoặc đỡ, mô-đun trần, khoảng trống phía trên đèn trên mặt bằng.

Dù tên cỡ có vẻ vừa chỗ trống, vẫn xác nhận bố trí bằng bản vẽ có kích thước.

Kiểm tra nguồn, bộ lắp trong báo giá và khả năng tiếp cận sau này.

Với sản xuất riêng, yêu cầu tài liệu đèn thành phẩm chứ không chỉ mẫu cơ sở.

Trong ví dụ cải tạo văn phòng, so sánh các lựa chọn khi giữ nguyên vị trí bàn, màn hình.

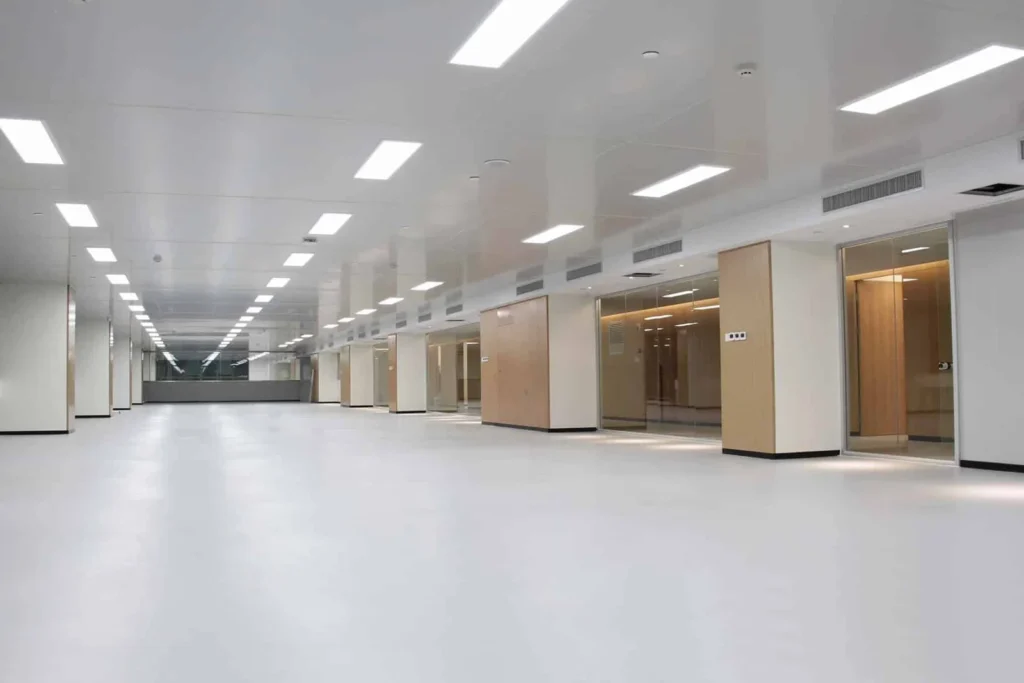

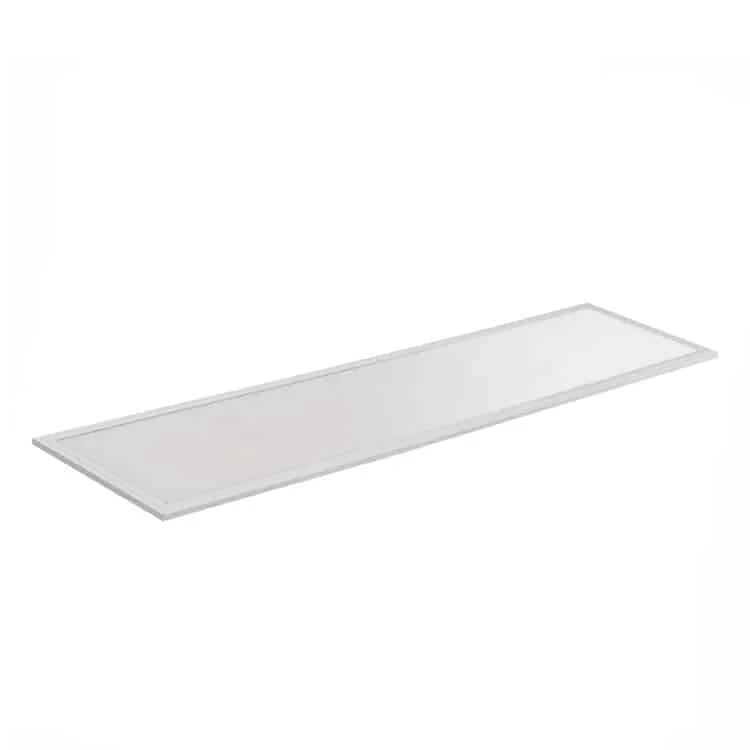

Trước tiên kiểm tra kích thước ngoài, lỗ hoặc vùng đỡ trên trần. Nhiều watt hơn không bảo đảm vừa hay cùng phân bố. Dòng nêu cỡ 2 × 2 feet tới 60 W; panel tròn 2–10 inch ở 5, 7, 9, 12, 15, 18, 24, 30 W; chữ nhật 1200 × 300 mm 40 W và 1200 × 600 mm 60 W. Cỡ thương mại 600 × 600 mm có thể thực là 595 × 595 mm, 40 W; cũng có 620 × 620 mm cho mô-đun trần khác. Đây là ví dụ cấu hình, không phải tương đương bắt buộc giữa hãng. Tài liệu thành phẩm quyết định.

Trong bảng so sánh, tách công suất, kích thước lỗ, kích thước ngoài.

Với trần mô-đun, kiểm tra đúng bản vẽ mặt đỡ trước khi đặt.

Panel thay đổi cần tài liệu thành phẩm; bố trí mô-đun, nguồn có thể khác tiêu chuẩn.

Ban đầu ghép vị trí làm việc với bố trí trần thực.

Ghi khoảng trống trên trần, mô-đun trần, liên kết đỡ hoặc treo hiện có.

Giao người có chuyên môn lắp khi đã ngắt điện theo hướng dẫn panel, bộ phụ kiện. Chỉ chọn treo, âm, nổi hoặc kẹp nếu mẫu chấp nhận phụ kiện đó.

Trước khi đóng trần, kiểm tra không gian, tiếp cận nguồn và đầu nối. Với trần mô-đun, xác nhận chịu tải, cách khung đặt lên; tên cỡ không chứng minh tương thích mọi thanh trần.

Chỉnh chiều dài treo, cân bằng trong giới hạn bộ tương thích. Xác định điểm nối trên panel, trần. Bản vẽ cáp thể hiện cấu hình cần đối chiếu hướng dẫn thiết bị chọn.

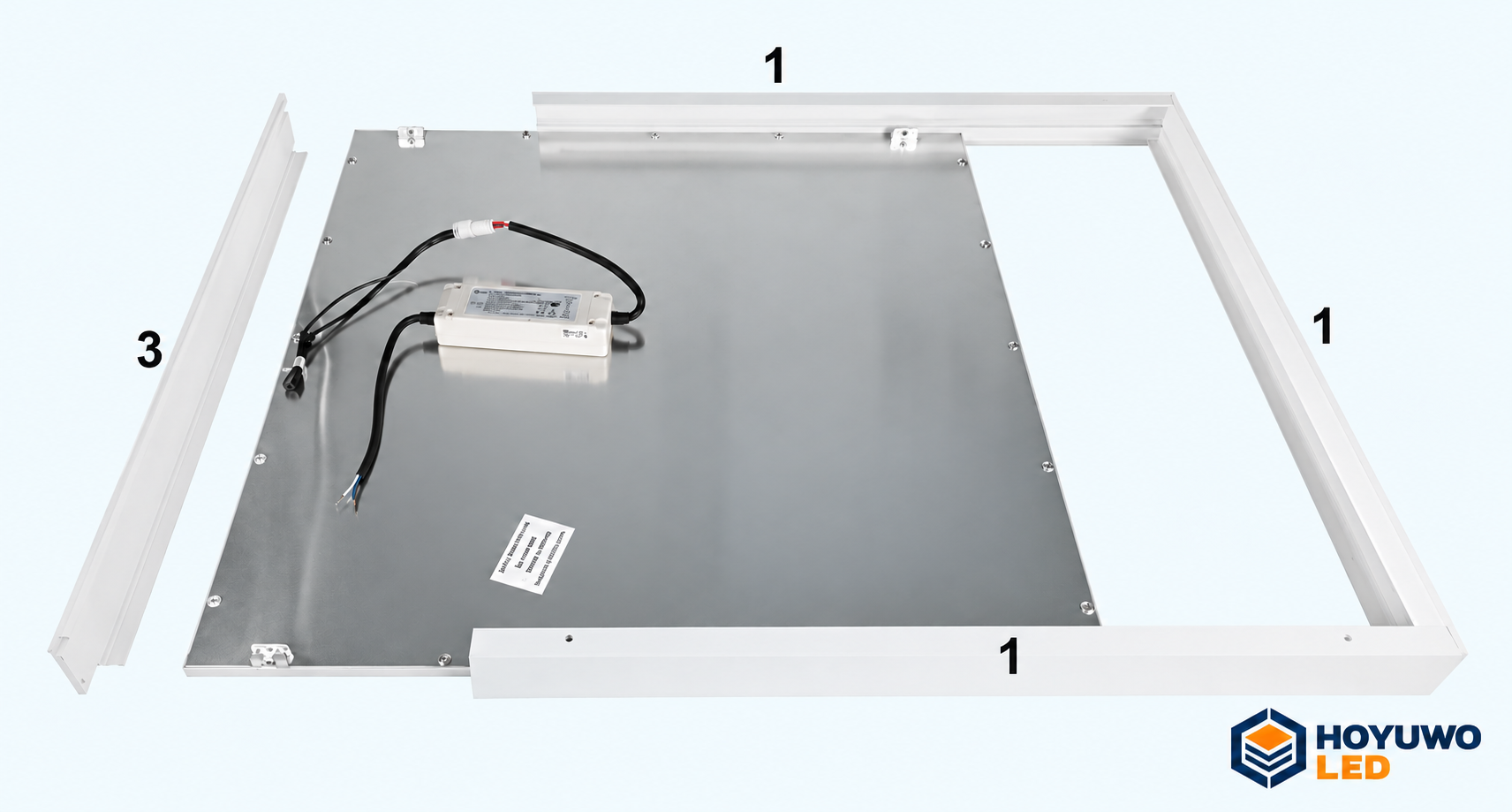

Khi lắp nổi, trước tiên xác nhận chỗ nguồn, bảo vệ, tiếp cận kết nối. Sau đó kiểm tra khung, cách lắp. Hình đưa panel vào là minh họa, không thay thế trình tự nhà sản xuất.

Giữ hướng dẫn panel, bộ lắp cho thay thế sau này. Không coi liên kết khác tương thích chỉ vì vừa thân. Đổi cách lắp cần đúng phụ kiện, quy trình. Với bản kẹp, kiểm tra lỗ, độ dày trần, điểm nối.

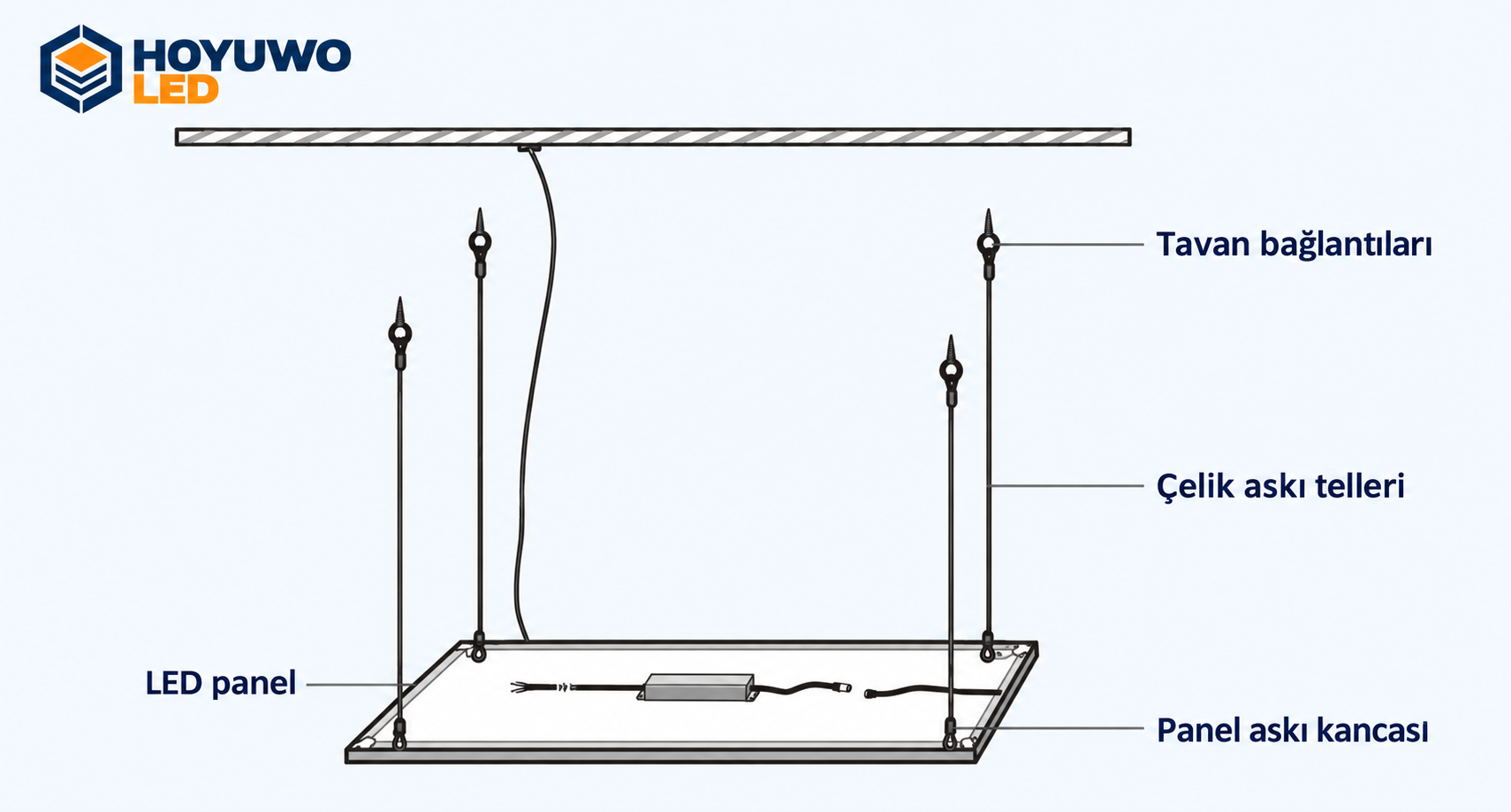

Mô tả và nội dung hình

• panel chiếu sáng
• điểm nối trần
• cáp thép
• ĐIỂM TREO trên panel

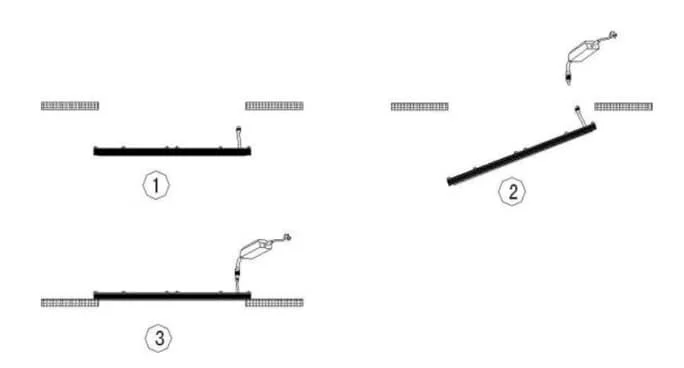

Mô tả và nội dung hình

• Bước 2 trong sơ đồ: khi đã ngắt điện, đấu nguồn, đặt panel LED theo hướng dẫn.

Trước khi lắp, kiểm tra tải trọng kết cấu đỡ, hệ trần và bộ phụ kiện tương thích panel chọn.

Kích thước danh định trong danh mục chưa đủ xác nhận đặt vừa kết cấu đỡ.

Chừa không gian tiếp cận được cho nguồn, đầu nối.

Nhiệt độ màu mô tả sắc thái ánh sáng trắng theo kelvin. Không phải quy tắc tự động cho nhà, xưởng, văn phòng; riêng nó không chứng minh tác động đến tâm trạng, chú ý, an toàn. Dòng nêu trắng lạnh 6000–6500 K, trung tính 4000–4500 K, ấm 3000–3200 K. Xác nhận khả năng cung cấp đúng bản trước khi đặt.

Kiểm tra phản xạ màn hình, mặt bóng từ vị trí dùng; đổi kelvin có thể không khắc phục. Cũng đánh giá độ rọi, đồng đều, chói. Dùng mẫu xem đồ nội thất, tường, đồ vật cùng đèn khác để chọn màu phù hợp vật liệu, hoạt động.

Giữ cấu hình đặt đầy đủ để thay thế. Hỏi dung sai màu cho panel cạnh nhau, phần mở rộng; cùng kelvin không bảo đảm cùng cảm nhận. Phân biệt nhiệt độ màu với chỉ số hoàn màu.

Ghi bộ phận, cài đặt ban đầu trong hồ sơ bàn giao. Xác định tham số người dùng đổi và tham số cố định khi chạy thử. Xem điều khiển, nguồn, phương thức; công tắc chọn màu khác điều khiển nhiệt độ màu liên tục.

So sánh báo giá cùng điều kiện. Kết quả mẫu không tự áp dụng cho cấu hình khác. Nếu cần tính toán, yêu cầu dữ liệu quang trắc của hệ quang học, màu chọn; phối hợp lựa chọn với lắp, bảo trì.

Chọn màu phù hợp bề mặt không gian, ánh sáng đèn khác.

Xác định dung sai màu cho đèn cạnh nhau. Nhiệt độ màu danh định chưa bảo đảm sản phẩm khớp cảm nhận.

Đánh giá chói cần dữ liệu quang trắc, giả định tính toán theo vị trí làm việc và hình học thực. Nhãn sản phẩm không thay thế tính toán không gian.

So sánh nhiệt độ thử, tiêu chí duy trì quang thông và phân biệt với bảo hành thương mại. Nhờ đó ghép từng công bố với cấu hình liên quan.
