Chọn đèn LED panel: kết cấu quang học, lắp đặt và bảo trì

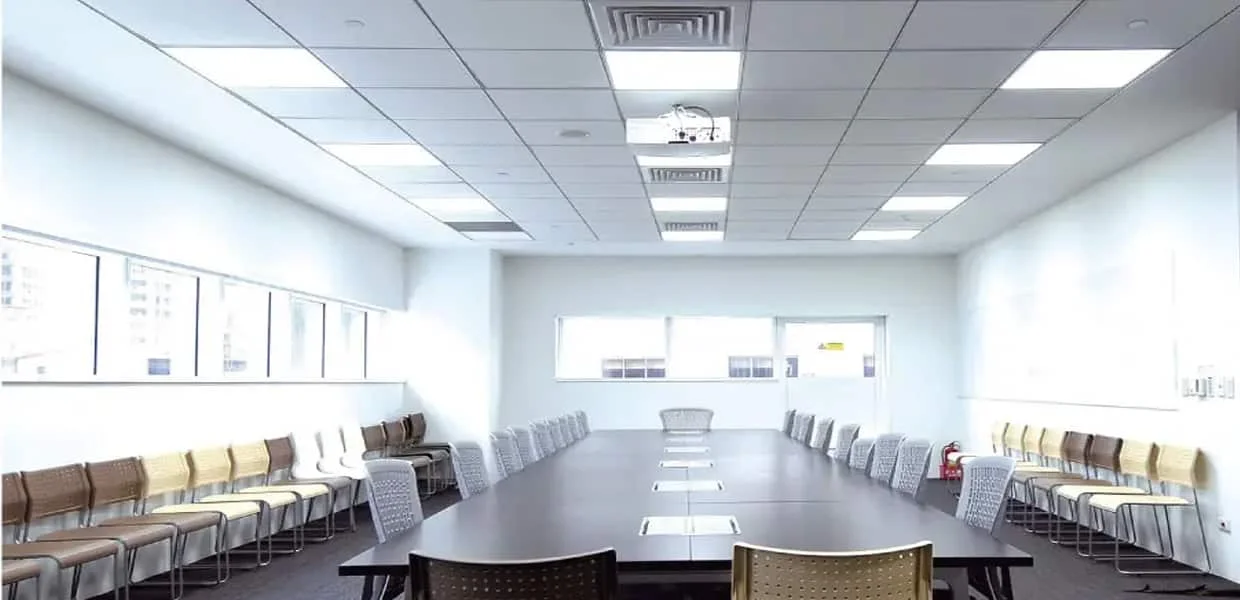

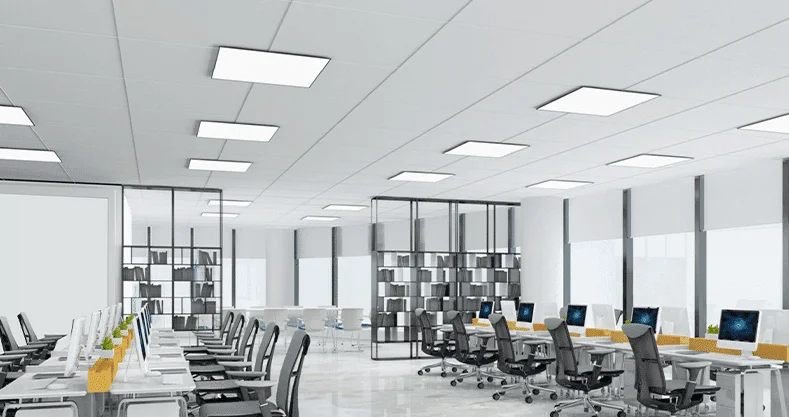

Bắt đầu từ lỗ trần hiện có, ánh sáng cần và khả năng tiếp cận bảo trì. Văn phòng dùng nhiều panel chung nhóm nên lựa chọn quang học, nguồn ảnh hưởng diện mạo toàn phòng. Hướng dẫn giải thích cấu tạo chiếu cạnh, chiếu trực tiếp và kiểm tra linh kiện. Kích thước, công suất trong bảng là ví dụ; lắp mới hay thay đều cần theo tài liệu đúng mẫu đặt mua.

Phân loại LED panel thế nào?

Có thể chọn đồng thời vị trí LED, cách lắp và chức năng điều khiển. Những cách phân loại chính:

1. Theo vị trí LED

• Đèn LED panel chiếu sáng từ phía sau đặt phần tử phát sáng phía sau tấm tán quang. Khoảng cách LED và khoảng trộn sáng ảnh hưởng độ đồng đều. Các giá trị 595 × 595, 4000 lm, dày hơn 45 mm và độ đồng đều trên 0,9 trong nguồn là ví dụ riêng, không phải thông số mọi panel chiếu trực tiếp.
• LED panel chiếu sáng cạnh Dùng tấm dẫn sáng phân bố ánh sáng từ LED ở cạnh. Nguồn nêu ví dụ kích thước 595 × 595, quang thông dưới 3000 lm, dày tối đa 15 mm và độ đồng đều tới 0,85. Đây không phải giới hạn chung. Kiểm tra mẫu chọn; tránh bẩn, biến dạng khi lắp.

2. Theo cách cố định

• LED panel âm trầnđược đặt vào mô-đun hoặc lỗ trần tương thích, theo kết cấu đỡ và cố định của hãng.
• LED panel ốp nổicó thể dùng nơi không có khoảng âm trần. Một số mẫu dùng khung ngoài riêng, số khác có thân lắp riêng.
• LED panel treo: lắp với bộ dây treo tương thích. Neo, kết cấu đỡ và đấu nguồn cần theo hướng dẫn đúng mẫu.

3. Theo chức năng tích hợp

• LED panel giảm sángcần nguồn dim tương thích mô-đun LED và bộ điều khiển. Không phải nguồn dim nào cũng phù hợp mọi panel. Có lựa chọn cắt pha TRIAC, 0/1–10 V và DALI. Để so sánh, xem bài viết liên quan và các lựa chọn dim TRIAC, 0–10 V và DALI.
• LED panel kín: thân, gioăng và đầu nối cần đúng cấu hình lắp được thử. Với các LED panel kín khác nhau, nguồn nêu IP44, IP54, IP65 và IP68. Kiểm tra bề mặt, điều kiện được bảo vệ. Các cấp không thay thế lẫn nhau hoặc cho phép dùng không giới hạn ở mọi nơi ẩm.

LED panel phân bố ánh sáng thế nào?

Để phân biệt chiếu cạnh và trực tiếp, xem vị trí LED và đường ánh sáng tới mặt phát.

Đường ánh sáng từ LED ở cạnh

Trong kiểu chiếu cạnh, tấm dẫn sáng đưa ánh sáng từ LED quanh viền tới tán quang. Tấm phản xạ thu hồi một phần ánh sáng. Đánh giá đồng bộ LED, dẫn sáng, tán quang và lắp ráp.

Đường ánh sáng từ LED sau tán quang

Ngoài thân và tấm tán quang, panel chiếu trực tiếp còn có dải hoặc bo LED. Tùy mẫu, thấu kính hỗ trợ phân bố sáng.

Ánh sáng tới mặt phát không qua tấm dẫn cạnh. Ánh sáng chip LED đi qua thấu kính phân bố và phản xạ mặt sau tới tán quang.

12345678910131518202123266242782829

Cuộn hình theo chiều ngang để xem chi tiết.

Xem thêm: Đèn LED panel. Trước chọn cách lắp, đánh giá độ đồng đều và tiện nghi thị giác của cả đèn. Có thể lắp âm, treo hoặc nổi với phụ kiện phù hợp. Kiểu chiếu cạnh dùng tấm dẫn để phân bố trên mặt; kiểu trực tiếp dùng LED sau tán quang.

Các bộ phận của panel

1. Khung. So vật liệu, kết cấu quyết định độ cứng và đóng góp tản nhiệt. Ví dụ có thép, PC, hợp kim nhôm, A6063, nhựa kết hợp nhôm. Khung cũng là phần đỡ cơ khí.

Xem mối ghép, chất lượng bề mặt và điểm cố định cùng kích thước, độ cứng cần thiết. Giá hoặc trọng lượng chưa chứng minh độ bền khung.

2. Mô-đun phát sáng. Xét số chip cùng dòng hoạt động và hệ quang học. Mô-đun ảnh hưởng chi phí, quang thông, hoàn màu và nhiệt độ màu.

Số LED chưa thể hiện chất lượng; cần biết bố trí, quang học và dòng. SMD2835, SMD4014 là tên kiểu đóng gói. HONGLI, SANAN, SAMSUNG, Lumileds là ví dụ nhà cung cấp linh kiện, không có nghĩa mọi panel HOYUWO LED đều dùng.

3. Tấm dẫn sáng. Xác minh vật liệu, đặc tính công bố từ tài liệu. Nguồn nêu PMMA, MAS và PS. Tấm đưa ánh sáng từ viền tới tán quang, phối hợp phản xạ hỗ trợ sử dụng và phân bố ánh sáng.

Không chọn tấm thay chỉ theo độ dày; phải phù hợp thiết kế quang học. Khoảng 1,6–3,0 mm là ví dụ sản xuất. Công thức vật liệu, nhiệt và môi trường ảnh hưởng lão hóa. Vì vậy không tự gán bảo hành hai năm cho PS, ba năm cho MAS hay năm năm cho PMMA.

4. Bề mặt tán quang. Có thể dùng PC, acrylic, PS, PP hoặc vật liệu khác. Công thức, xử lý bề mặt ảnh hưởng truyền sáng và lão hóa. Tấm phân bố ánh sáng, giảm lộ điểm LED; không có thứ tự giá chung cho các vật liệu.

Hình học tán quang kiểu trực tiếp có thể khác chiếu cạnh. Bên cạnh độ dày ví dụ 0,8–1,2 mm, xét độ cứng và trộn sáng. Giá trị truyền sáng chung 92%, 88%, 80% không thay tài liệu bộ phận; cấp vật liệu, xử lý bề mặt làm đổi kết quả.

5. Tấm phản xạ. Phần sau tấm dẫn đưa ánh sáng còn lại trở về. RW250 là ký hiệu ví dụ trong nguồn; cần xác minh bộ phận sẽ dùng.

6. Nắp sau. Kiểm tra hình học, độ dày. Kết cấu kim loại có mặt phản xạ có thể đóng góp đỡ cơ khí, tản nhiệt và đáp ứng quang học.

7. Bộ nguồn. Đo điều biến bằng phương pháp phù hợp mục đích. Giá, ảnh điện thoại không chứng minh cách điện và bảo vệ. Xem tài liệu các đặc tính này cùng dòng ra, dải áp, dim và môi trường phù hợp panel.

8. Phụ kiện lắp. Chọn kết cấu đỡ hoặc treo phù hợp cả đèn và trần chịu tải.

Công suất và kích thước LED panel

Trước đặt, so bản vẽ kích thước, dữ liệu ánh sáng với dự án. Kích thước và công suất bảng chỉ là ví dụ sản phẩm.

Kích thước	300×300mm (1 ft × 1 ft)	600x300mm(LED panel 1 × 2 ft )	600x600mm(2×2 ft)	1200 × 300 mm (4 ft × 1 ft)	1200x600mm (4ft x 2ft)
Công suất	18W 20W 24W	24W 30W	30W 36W 40W 45W 48W 60W	30W 36W 40W 45W 48W	50W 60W 80W 96W 120W

Lưu ý 1: Không phải panel chiếu trực tiếp nào cùng kích thước cũng có công suất cao hơn. Kiểm tra mẫu cụ thể.

Lưu ý 2: Nếu cần 1200 × 150 mm, 1200 × 200 mm hoặc 1200 × 1200 mm, xác minh điều kiện sản xuất và khả năng cung ứng.

Chọn LED panel phù hợp trần

Khi chọn LED panel phù hợp, so các tiêu chí sau với nhu cầu lắp đặt:

Trước chọn bố trí LED, so bảo trì, kích thước ngoài, phân bố và quang thông. Panel chiếu cạnh có thể mỏng. Kiểu trực tiếp bỏ tấm dẫn cạnh nhưng không tự miễn nhiễm vàng hóa hoặc phân bố kém. Loại kết cấu chưa quyết định chất lượng cố định.

Kích thước và tiêu thụ: có thể xét mẫu nhỏ, công suất thấp cho bếp, phòng tắm, chỗ làm hoặc phòng khách nếu tính toán phù hợp. Các kích thước nguồn nêu gồm 1200×300mm, 300 × 300 mm, 300 × 600 mm, 600 × 600 mm, 600 × 1200 mm. Công suất liệt kê là 9, 12, 18, 21, 22, 24, 36, 48, 72, 85 và 90 W.

Không xác định số đèn chỉ theo diện tích, watt. Ví dụ khoảng 10 W, 300 × 300 mm cho 3–8 m²; 18–20 W, 300 × 600 mm cho 8–15 m² chỉ được xem xét sau kiểm tra cao độ, nhiệm vụ thị giác, phản xạ bề mặt và phân bố.

Với cửa hàng, vẫn xem quang trắc ở định dạng phổ biến 2 × 2, 4 × 1 hoặc 4 × 2 ft. Kích thước ngoài chưa quyết định quang thông hoặc độ rọi trong phòng.

Phân biệt quang thông tính bằng lumen với hiệu suất sáng lm/W. Hiệu suất cao hơn có thể giảm điện cần cho cùng ánh sáng hữu ích. Khoảng 100–170 lm/W trong nguồn là ví dụ sản phẩm; xác minh giá trị cả đèn, không coi là giới hạn chung.

Tính tiết kiệm cần công suất tác dụng, giờ dùng và kết quả chiếu sáng tương đương. PF là tỷ số công suất tác dụng trên biểu kiến ở đầu vào AC, không cho biết năng lượng thành ánh sáng hoặc tuổi thọ panel.

Đọc riêng PF và hiệu suất nguồn; kiểm tra điện áp, tải thử. Hiệu suất so công suất ra với tác dụng đầu vào. Không suy các giá trị này chỉ từ nhãn watt.

Đánh giá chói lóa theo độ chói, hình học và vị trí quan sát trong lắp đặt dự kiến. UGR catalogue dựa trên điều kiện tính cụ thể, không dùng gán tác động y khoa cho đèn.

Với công bố tuổi thọ, yêu cầu điều kiện nhiệt, tiêu chí duy trì quang thông và bảo hành. 50.000 giờ chia 12 giờ/ngày được khoảng 11,4 năm; phép tính không bảo đảm phục vụ liên tục cùng thời gian.

Yêu cầu thử nghiệm, tương thích và bảo hành cả sản phẩm. Thương hiệu nguồn hoặc mạch cách ly/không cách ly chưa đủ đánh giá panel. Thiết kế quang, nhiệt, cơ cũng ảnh hưởng kết quả.

Thương hiệu	Philips	Osram	LIFUD	EAGLERISE	DONE
Giá	So sánh báo giá	So sánh báo giá	So sánh báo giá	So sánh báo giá	So sánh báo giá
Bảo hành	Tùy mẫu và điều kiện	Tùy mẫu và điều kiện	Tùy mẫu và điều kiện	Tùy mẫu và điều kiện	Tùy mẫu và điều kiện

Ví dụ nhà cung cấp bộ nguồn panel

Lắp LED panel thế nào?

Với bốn cách lắp trần sau, xem sơ đồ và hướng dẫn đúng mẫu:

Đặt vào trần thả mô-đun

Kiểm tra chức năng bộ phận trần, tránh tháo hoặc đổi không phù hợp. Người có năng lực cần cắt điện, lắp theo sơ đồ hãng. Xác minh điểm chịu tải, kích thước và tiếp cận nguồn.

Lắp bằng hệ dây treo

Chỉnh cao độ, nguồn cấp theo hướng dẫn hãng; kiểm tra kết nối bộ treo tương thích và phân bố tải. Hình minh họa bốn dây gắn vào bốn điểm treo.

Lắp nổi bằng khung ngoài

Theo hướng dẫn bộ phụ kiện về liên kết và thứ tự. Ví dụ cố định ba cạnh khung vào trần, đưa panel vào rồi đóng cạnh còn lại.

Lắp bằng kẹp lò xo

Trước lắp, xác minh lỗ trần và hướng dẫn mẫu. Cách cố định một số panel nhỏ tương tự sản phẩm: Đèn LED downlight âm trần.

Chuẩn bị không gian thay thực trong trần

Đo lỗ hiện hữu, xác minh cách đỡ hoặc cố định panel. Chừa chỗ cho nguồn, đấu nối và tháo. Như vậy có thể so tính tương thích lắp thực, không chỉ khung nhìn thấy.

LED panel dùng ở đâu?

Có thể dùng tại nhiều nơi nếu phân bố, tiêu thụ, hình thức phù hợp dự án. Ví dụ lắp thường gặp:

• Trần và thay bộ đèn huỳnh quang có lưới;
• Gắn tường nếu mẫu cho phép;
• Tích hợp trang trí bảo đảm tản nhiệt, tiếp cận bảo trì;
• Bố trí khác được hãng cho phép rõ ràng.

Có thể dùng panel ở văn phòng, cửa hàng, trường, cơ sở y tế, nhà ở hoặc bãi xe. Không kỳ vọng sản phẩm cùng kích thước ngoài đạt cùng hiệu năng tại tất cả nơi này.

Đánh giá thị trường LED panel thế nào?

Yếu tố quyết định nhu cầu mua

Đánh giá cơ hội theo dự án mục tiêu và thị trường địa phương. Cải tạo, xây mới, điều khiển và giảm tiêu thụ có thể tạo nhu cầu. Nhưng không thể tính doanh số riêng từ dự báo tăng trưởng toàn cầu không rõ nguồn, phương pháp.

So tích hợp trần cùng watt danh định. Yêu cầu làm rõ tồn kho, hỗ trợ và hiệu năng kiểm chứng được.

Yếu tố ảnh hưởng phát triển thị trường

• Hiệu suất và điều khiển: đánh giá nhu cầu cải tạo, dim, quản lý từng dự án.
• Phát triển sản phẩm: so kiểu dáng, điều khiển tích hợp, hoàn màu và bảo trì theo dữ liệu mẫu.
• Cải tạo và lắp mới: xét nhu cầu thực tại khu thương mại, nhà ở và cơ sở tổ chức mà báo giá hướng đến.

Nội dung báo giá cho doanh nghiệp

Phạm vi công việc	Nội dung cần làm rõ
Điều khiển	Tương thích dim, cảm biến, quản lý: xác minh chức năng mẫu hỗ trợ.
Ứng dụng	Nhu cầu văn phòng, trường, cửa hàng hoặc nơi khác: không sao chép giải pháp khi chưa xem lại dự án.
Dự án và hỗ trợ	Tích hợp trần, đồng đều, kiểm soát chói, tiếp cận nguồn và phụ tùng.

Khi lắp theo đợt, lưu mẫu panel được duyệt và đặc tính bề mặt. So các lô sau với mẫu khi bật, tắt. Màu khung, bề mặt tán quang và phân bố sáng ảnh hưởng sự thống nhất hình thức.

LED panel có thể gặp vấn đề chất lượng nào?

1. Vùng tối. Tấm dẫn dày hơn không tự sửa được; 2,0T và 3,0T chỉ là ví dụ độ dày. Với panel chiếu cạnh, kiểm tra LED, lắp ráp và quang học trước kết luận nguyên nhân.

2. Đổi màu ở viền. Phân biệt lão hóa vật liệu quang với màu LED đổi. Chỉ chỉnh khe hoặc thay theo quy trình hãng; thay không phù hợp có thể giảm đồng đều.

3. Đổi màu ở giữa. Để phân biệt nguyên nhân từ tán quang và dẫn sáng, xem hướng dẫn nguyên nhân LED panel ố vàng .

4. Ánh sáng gợn hoặc không đều. Kiểm tra nhiệt, vật liệu, lắp ráp trước chọn phụ tùng. Phản xạ hoặc quang học biến dạng có thể gây hiện tượng, nhưng hình thức chưa chứng minh nguyên nhân.

5. Ánh sáng gián đoạn. Đầu tiên xét đồng bộ mô-đun, nguồn, cấp điện và dimmer. Nhiều lỗi có thể gây nhấp nháy, không thay bộ phận chỉ theo dấu hiệu.

Lập khu thử nhỏ khi cải tạo văn phòng

Ví dụ dùng panel thử tại vài bàn cùng văn phòng để đánh giá phản xạ màn hình, diện mạo trần và mặt làm việc. Giữ điều kiện ánh sáng ngày, điều khiển tương đương thay vì so đèn cũ, mới ở giờ khác nhau. Khu thử hỗ trợ quyết định lắp, không thay tính toán và tài liệu.

Không chọn nguồn thay chỉ theo watt

Lưu mã đầy đủ nguồn, dòng ra, dải áp hoạt động và giao diện điều khiển trong hồ sơ bảo trì. Cùng nhãn công suất có thể thuộc chuỗi LED khác. Trước thay, người có năng lực cần đối chiếu đầu nối, cách điện và nhiệt với tài liệu hãng.

Không chốt đơn chỉ bằng bảng kích thước: quan sát panel trên trần từ vị trí làm việc. Cùng bố trí, điều khiển và điều kiện giúp so báo giá có ý nghĩa. Lưu mẫu, quang học, nhiệt độ màu cho mở rộng; xác định tiếp cận nguồn, phụ tùng. Kế hoạch bảo trì dựa vào cấu hình xác minh, không chỉ thương hiệu linh kiện hoặc khẩu hiệu tuổi thọ.
