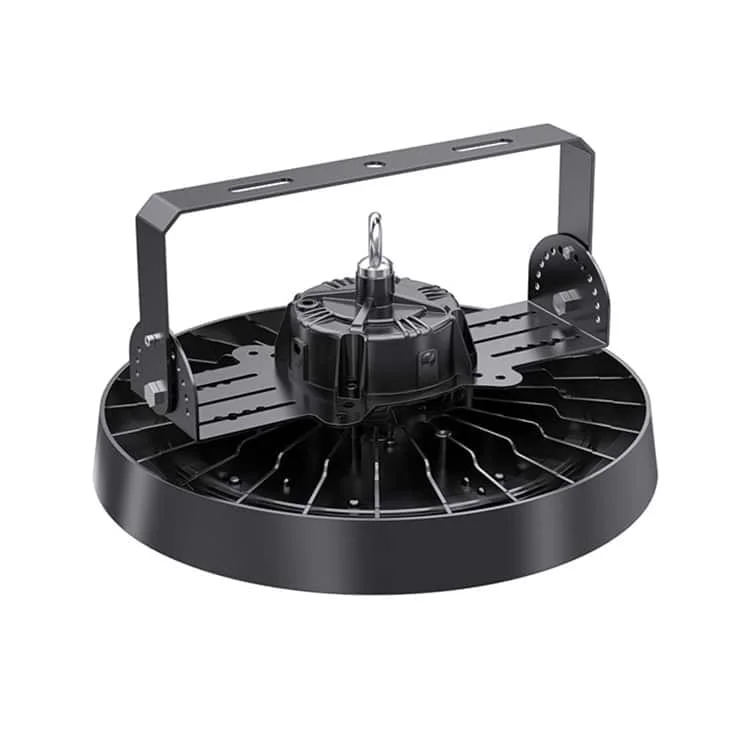

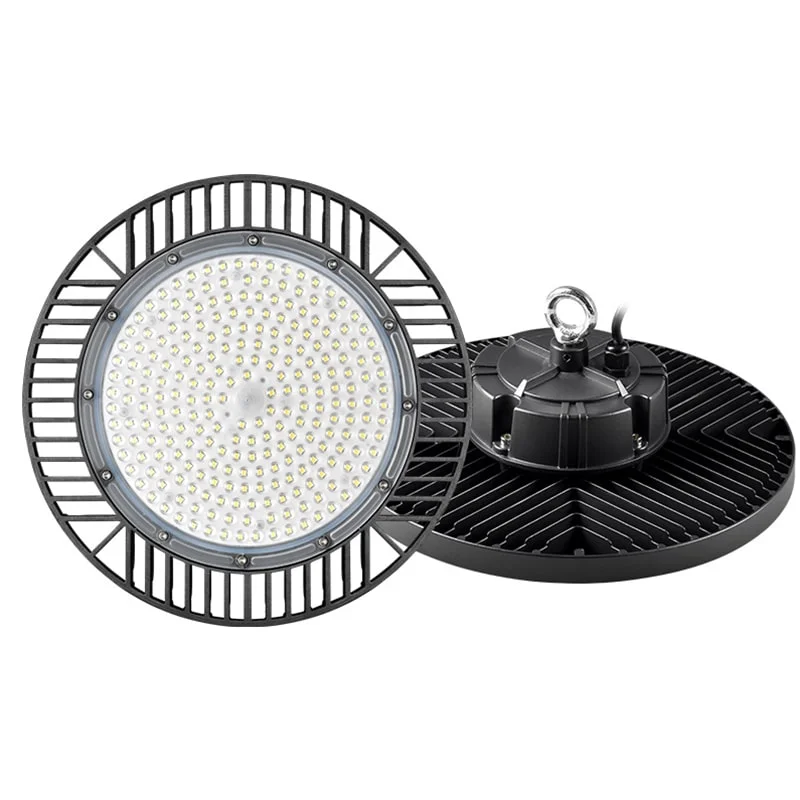

Đèn UFO điều chỉnh độ sáng 0–10 V hoặc DALI
Xác định hệ quang học, bộ nguồn, cách điều khiển cho khu sản xuất, nhà thể thao hoặc phòng đa năng. Đèn UFO tròn có bản 0–10 V và DALI; ánh sáng trắng điều chỉnh được là tùy chọn cần xác nhận riêng. Danh mục dòng ghi 150–200 lm/W; cần xác nhận riêng hiệu năng mẫu đặt.
- Dòng tham chiếu: HOYUWO-HB-D
- Chỉnh độ sáng: 0/1–10 V hoặc DALI tùy bộ nguồn
- Công suất: 100, 150 và 200 W
- Lắp đặt: nổi / treo
- Hiệu suất sáng công bố: 150 lm/W
- Tuổi thọ công bố: >50.000 giờ
- Bảo hành của nhà sản xuất: 3/5 năm
- Công bố phù hợp: CE và RoHS. Yêu cầu tài liệu của mẫu cụ thể.
- Thời gian giao dự kiến: 7–15 ngày tùy số lượng và đơn đã xác nhận
- Xuất xứ: Trung Quốc
- Đơn hàng tối thiểu: 30 chiếc mỗi mẫu
| Mã sản phẩm | Công suất | Kích thước | Quang thông | Hệ điều chỉnh độ sáng | Tài liệu kỹ thuật |
|---|---|---|---|---|---|
| HOYUWO-HB-100WD | 100W±5% | Ø250*H90mm | 15000-20000lm | Điều chỉnh độ sáng 0/1–10 V hoặc DALI | Yêu cầu tài liệu kỹ thuật |
| HOYUWO-HB-150WD | 150W±5% | Ø300*H100mm | 23000-30000lm | Điều chỉnh độ sáng 0/1–10 V hoặc DALI | Yêu cầu tài liệu kỹ thuật |
| HOYUWO-HB-200WD | 200W±5% | Ø345*H120mm | 30000-40000lm | Điều chỉnh độ sáng 0/1–10 V hoặc DALI | Yêu cầu tài liệu kỹ thuật |
Có thể yêu cầu pin tùy chọn cho nguồn khẩn cấp ; cần chọn phiên bản tương thích của đèn nhà xưởng này.
Khi chọn đèn lắp trên cao trong nhà máy, xưởng hoặc kho, cần tính đến kệ và vị trí làm việc. Chúng ảnh hưởng đến hệ quang học, bố trí và số lượng đèn cần thiết.
Bản vẽ thể hiện kết nối điều khiển mức sáng của đèn:
- Sơ đồ đấu đèn LED chỉnh độ sáng DALI:

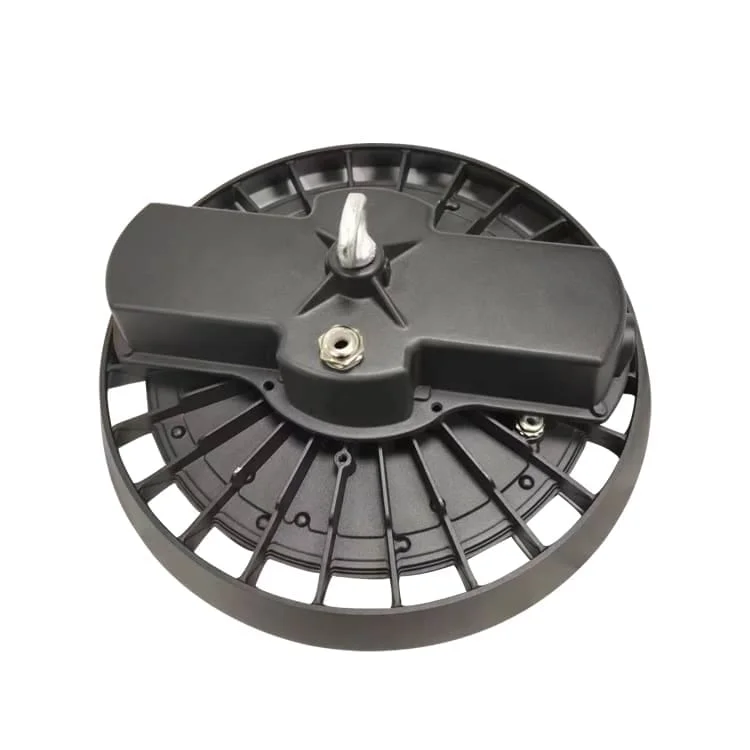

- Lắp đặt, đấu đèn chỉnh độ sáng 0–10 V/1–10 V:
Tiêu chí lựa chọn trước khi đặt hàng
Yêu cầu nhiệt độ hoạt động được phép của toàn bộ đèn nhà xưởng gồm bộ nguồn. Lưu ý nhiệt độ gần mái có thể khác dưới sàn.
Cung cấp dòng khởi động công bố của bộ nguồn cho chuyên viên lắp đặt để xác định mạch, số đèn đấu vào.
Kiểm tra tải trọng kết cấu đỡ, cách treo và tiếp cận bảo trì. Thực hiện neo, đấu điện theo hướng dẫn mẫu.
Nên đặt hệ điều chỉnh độ sáng nào?
Xem đầu vào cắt pha, analog và kỹ thuật số là các giải pháp khác nhau. Yêu cầu tổ hợp bộ nguồn–điều khiển đã xác nhận, mức dim thấp nhất và trạng thái khi bật. Ghép giao thức đèn với hệ thống, ghi tùy chọn phù hợp mẫu đã chọn trong đơn.
Cần xác nhận những kích thước nào trước khi đặt hàng?
Bản vẽ HOYUWO-HB-100WD ghi Ø250 × cao 90 mm. Cần xác nhận phù hợp vị trí lắp, bản đặt; mẫu khác có thể khác kích thước.
Chiều cao cơ sở đã đủ để chọn đèn nhà xưởng chưa?
Thêm máy móc, kệ, mặt làm việc vào bản vẽ. Dùng thông tin này kiểm tra dữ liệu quang trắc trước khi chọn công suất, số đèn.
Ánh sáng khẩn cấp có giống khi hoạt động bình thường không?
Nếu có chức năng khẩn cấp, cần xác định riêng pin, thời gian hoạt động và quang thông hoặc công suất ở chế độ này. Công suất danh định của đèn không tự động cho biết hiệu suất khẩn cấp.
Nội dung văn bản của thông tin trong hình

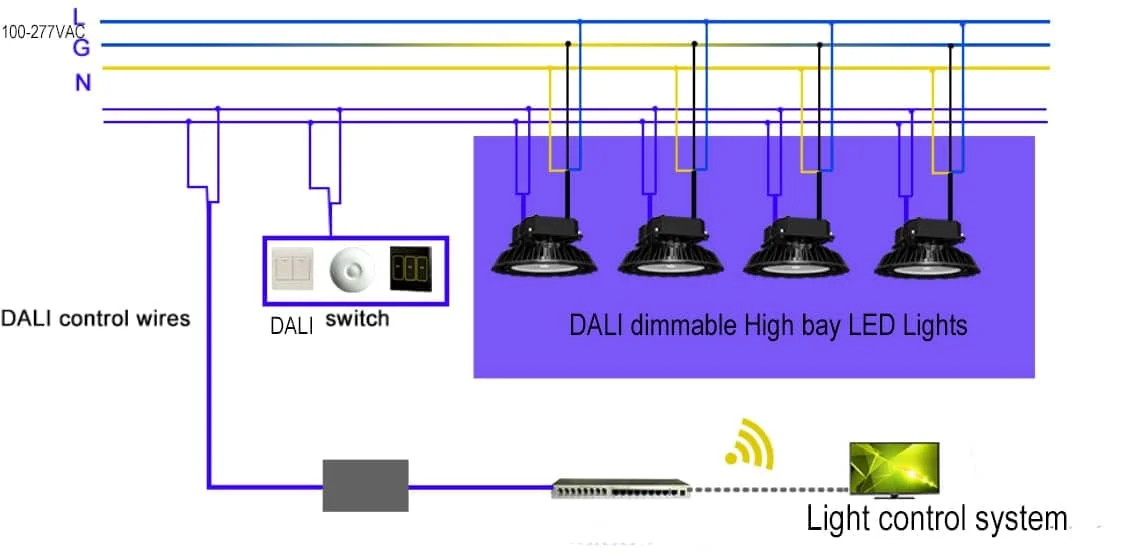

Hình 1 · Lắp đặt và đấu nối
- Điều khiển đèn LED công nghiệp chỉnh độ sáng qua DALI.
- Sơ đồ ghi nguồn 100–277 V AC, các dây L, G, N. Xác nhận dải điện áp bộ nguồn giao.
- Thành phần thể hiện: dây điều khiển DALI, công tắc DALI, đèn LED chỉnh độ sáng và hệ điều khiển chiếu sáng.
Hình 2 · Lắp đặt và đấu nối
- Sơ đồ thể hiện vòng nối, vít và móc treo. Tuân thủ hướng dẫn mẫu; khác biệt với hình không phải lý do bỏ qua điểm cố định.
- Sơ đồ gốc ghi đen L, trắng N và xanh lá E/GND. Màu này không phải quy tắc đấu cho hệ khác. Khi đã ngắt điện, xác định đầu cực và tuân theo ký hiệu đèn giao.
- Đấu chỉnh độ sáng cần bộ nguồn 1–10 V tương thích.
- Sơ đồ ghi tím DIM+, xám DIM−. Xác nhận đấu nối và cách điện dây điều khiển trong hướng dẫn bản giao.
