THD của bộ nguồn LED: so sánh đúng dữ liệu sóng hài

Nếu nhà sản xuất đèn LED tại Trung Quốc không cung cấp THD, trước hết yêu cầu mã bộ nguồn và điều kiện thử. Một tỷ lệ phần trăm không mô tả hệ điện mà đèn nối vào. Ví dụ khi so sánh Đèn LED nhà xưởng, đèn đường hoặc đèn pha, xem tổng độ méo hài cùng điện áp và tải làm việc. Cũng xem dữ liệu hệ số công suất . Trong dự án nhiều đèn, hồ sơ lựa chọn cần đặc tính điện của bộ nguồn bên cạnh hệ quang.

Định nghĩa THD trong yêu cầu mua hàng thế nào?

Trước hết tách điều kiện sản phẩm phải đáp ứng với kiểm tra trên hệ điện. So báo giá ở cùng điện áp, tải và các mức giảm sáng sẽ dùng. Công suất giúp phân nhóm hồ sơ; không tự tạo miễn trừ cho nhà ở hoặc quy tắc chung cho mọi nhà máy.

• Ở cơ sở công nghiệp, chiếu sáng hoạt động cùng động cơ, biến tần và tải điện tử khác. Giá trị trên 50% nguồn nhắc không phải kết quả không tránh khỏi. Trước quyết định cần bộ lọc, đo hoặc mô hình hóa hệ bằng phương pháp phù hợp.

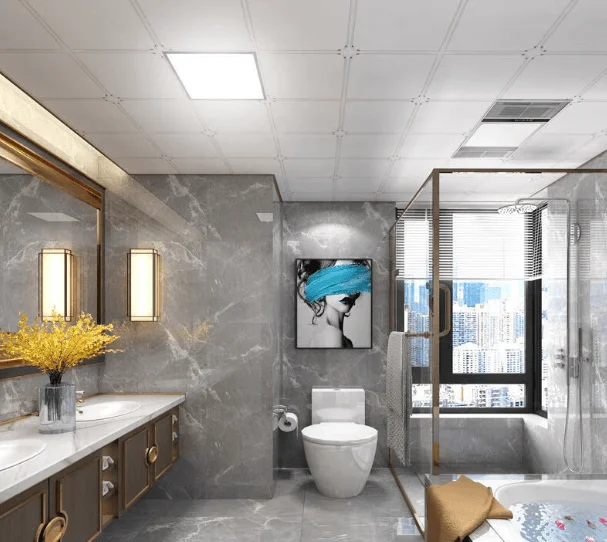

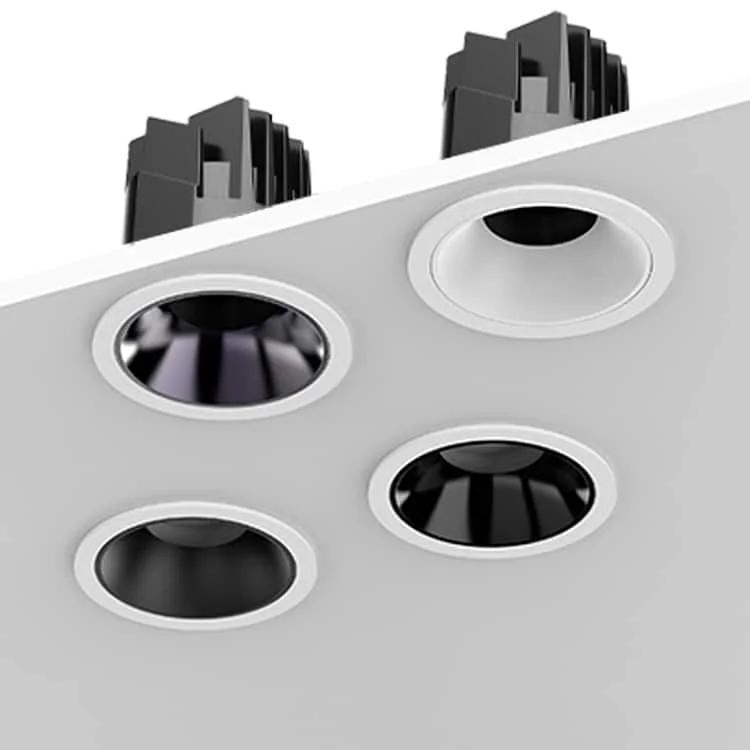

• Trong cửa hàng và văn phòng, khi LED panel 600×600 hoặc đèn LED âm 50 W cùng hoạt động, có thể cần xem tổng dòng hài. Đối chiếu mục tiêu ≤15% trong nguồn với yêu cầu và phương pháp thử áp dụng; không coi là bảo đảm loại bỏ hoàn toàn tác động.
• Với Chiếu sáng LED công cộng dùng ngoài trời, bảo vệ IP65 và yêu cầu phát xạ điện là hai vấn đề riêng. Xác nhận phạm vi các mức <15% hoặc <10% trong nguồn từ yêu cầu dự án và điều kiện đấu nối. Không trình bày như yêu cầu chung của mọi đơn vị phân phối điện Việt Nam.

Quyết định cải thiện cần dựa vào dữ liệu so sánh được, không phải tỷ lệ quảng cáo. Nếu đổi cơ sở hiện có, giữ số liệu trước và sau. Ghi mã bộ nguồn, điện áp cấp, mức giảm sáng dự kiến trong yêu cầu. Đánh giá kết quả với người phụ trách thiết kế điện và xem cả nguyên nhân ngoài chiếu sáng.

Có cần một số lượng đèn nhất định mới sinh sóng hài không?

Không. Không thể giải thích kết quả chỉ bằng số đèn. Cần xét cùng mạch bộ nguồn, công suất tiêu thụ, trạng thái giảm sáng, tải khác và lưới. Đếm thiết bị không thay đo hoặc tính tổng phát xạ hài.

Thay vì tìm số đèn được phép chung, lập kế hoạch khảo sát hệ điện. Máy phân tích chất lượng điện có thể cho thấy nơi méo và bậc hài chiếm ưu thế. Ghi riêng dòng và áp; nêu tải, trạng thái công suất đầy đủ và giảm sáng. Sau dữ liệu này mới quyết định lọc, sắp xếp tải hoặc thay sản phẩm.

Trước hết xác định đại lượng đo: THD(I) cho dòng, THD(U) cho áp. Các ký hiệu này đánh giá thành phần hài theo thành phần cơ bản. Bộ nguồn LED phi tuyến có thể tạo dòng bậc 3, 5 hoặc 7. Xem tác động tổng trong hệ cùng đặc tính tải khác và mạng cấp.

Không quy trực tiếp lỗi, nhiễu của thiết bị khác hoặc tiền điện tăng cho bộ nguồn LED. Tải phi tuyến hút dòng hài không chứng minh nó gây mọi vấn đề quan sát được. Đánh giá biên độ, phổ thành phần và điều kiện hệ thống bằng đo đạc.

Dữ liệu THD dòng của đèn và chất lượng điện áp tại tủ phân phối không phải cùng phép khảo sát. Méo dòng thấp hơn có thể hữu ích khi chọn nguồn, nhưng không chứng minh toàn nguồn cấp ổn định và an toàn. Dòng tuyệt đối, mức tải mạch, trở kháng đường dây và thiết bị khác cũng ảnh hưởng kết quả.

Đọc cả tỷ lệ và dòng hài tuyệt đối

Khi giảm sáng, dòng cơ bản giảm có thể khiến phần trăm THD tăng. Điều này không tự có nghĩa tổng dòng hài tăng cùng tỷ lệ. Yêu cầu cơ sở tính, dòng cơ bản và các thành phần dòng hài đo được. Tỷ lệ không cùng cơ sở có thể gây hiểu nhầm khi xếp sản phẩm.

Ghép đúng điều kiện đo khi giảm sáng

Nếu đèn chạy mức thấp một phần ngày, không chỉ lấy báo cáo đầy công suất. Yêu cầu dữ liệu cùng điện áp, tải cho các chế độ sẽ dùng. Nhờ vậy thấy điều kiện còn thiếu trước khi coi tỷ lệ thương mại là kết quả toàn hệ.

Có thể xem các bước nào để giảm méo hài?

• Chọn bộ nguồn phù hợp điều kiện làm việc: so dữ liệu phát xạ ở điện áp, tải và mức giảm sáng của dự án. Chọn nguồn lớn công suất hơn hoặc thương hiệu nổi tiếng chưa đủ. Thiết kế mạch và định cỡ phù hợp cũng quan trọng. Làm rõ phạm vi mục tiêu THD dưới 15%.
• Mức THD dưới 15% được nguồn đề xuất không phải giới hạn chung cho mọi đèn hoặc hệ điện Việt Nam. Xác nhận riêng yêu cầu dự án, phương pháp thử và tải. Không so cùng mục tiêu phần trăm với các cơ sở đo khác nhau.
• Nếu đo và đánh giá kỹ thuật cho thấy cần thiết, có thể xem xét lọc. Chọn loại, dung lượng bộ lọc theo phổ hài và hệ điện. Tỷ lệ cao trong bảng kỹ thuật không đủ lý do tự thêm bộ lọc vào mạch.

Vì sao xem xét sóng hài trong chiếu sáng LED?

THD thấp không phải nguồn gốc vấn đề; cần đánh giá phát xạ hài thực và tác động trong hệ. Các sản phẩm dưới 50 W như 7, 10, 12, 15, 20, 30 hoặc 40 W không tự được miễn trừ. Một bộ nguồn cũng có thể hút dòng không hình sin. Với nhóm lớn, khảo sát cần bao gồm các mức giảm sáng sử dụng.

• Mạng cấp: dòng hài qua trở kháng đường dây có thể góp phần gây méo áp và tổn hao bổ sung. Xác định mức tác động bằng đo hoặc tính phù hợp.
• Thiết bị kết nối: chất lượng điện không phù hợp có thể ảnh hưởng hoạt động. Tuy nhiên, mỗi lần bảo vệ ngắt hoặc có nhiễu cần chẩn đoán riêng; không phải mọi sự kiện do THD chiếu sáng.

Hồ sơ đo cho ví dụ cải tạo cửa hàng tại Việt Nam

Giả sử đổi sang LED cùng lúc thay tải điều hòa và làm lạnh. Trong đo trước, sau, ghi danh sách tải bật, mạch và giờ đo. Tách kết quả mạch chỉ có chiếu sáng mới với đầu vào chính. Đây là cách lưu số liệu để tránh quy mọi thay đổi hệ điện cho một sản phẩm.

Tách hồ sơ sản phẩm với điều tra lỗi hệ điện

Bảng bộ nguồn hỗ trợ chọn sản phẩm. Với lỗi hệ điện, cần biết xảy ra ở mạch nào, lúc nào, tải nào đang bật. Các ghi chép giúp xác định kế hoạch đo. Thay đèn khi chưa chẩn đoán có thể để nguyên nguyên nhân thực.

Để phân biệt tác động tải, chất lượng nguồn cấp và các cách khắc phục, có thể xem giải thích chất lượng điện của CIRCUTOR .
