Chọn đèn pha LED: so quang học, cách lắp và ánh sáng hữu ích

Dự án đèn pha tại Việt Nam nên bắt đầu bằng xác định bề mặt cần chiếu và khả năng nhìn cần thiết. Sân thể thao, mặt đứng hoặc bãi đỗ cần quang học và kết cấu khác nhau dù cùng công suất. Đánh giá ánh sáng tràn ngoài khu đất và lối bảo trì ngay từ đầu. Làm rõ cách lắp, sử dụng và quang học trước khi so giá; catalogue không thay tính toán dự án.

Tuyên bố độ phủ phải có mặt phẳng và mức sáng mục tiêu

Đề xuất chiếu sáng khu vực cần nêu mức nào được coi là hữu ích trên mặt phẳng nào. Yêu cầu chiều cao, dữ liệu quang học và hướng cùng phạm vi phủ. Nhờ vậy có thể so chức năng thực mà không nhầm ranh giới chùm nhìn thấy với vùng chiếu đều.

Vùng phủ của đèn pha nghĩa là gì?

Phân biệt vùng nhìn thấy ánh sáng tới với vùng hữu ích được chiếu đều. Độ phủ phải gắn với mức mục tiêu trên mặt phẳng sử dụng, cùng độ nghiêng, chiều cao và quang học.

Với chùm tròn đối xứng vuông góc mặt phẳng, có thể tính gần đúng ranh giới hình học. Tuy nhiên phép tính không chứng minh độ đồng đều hoặc độ rọi mong muốn; chỉ cho phạm vi hình học được góc xác định.

• Bán kính trên mặt phẳng mục tiêu: r = h × tan(θ/2). θ là toàn góc chiếu, h là chiều cao vuông góc mặt phẳng.
• Diện tích hình học tròn: A = πr²
• Ví dụ: h = 5 m và θ = 60° cho r = 5 × tan(30°) ≈ 2,887 m; A ≈ 26,2 m². Nếu góc được xác định theo FWHM, đây là diện tích hình học theo góc tại nửa cường độ sáng cực đại, không bảo đảm độ rọi đồng đều.
• Gần đúng chiều rộng ≈ khoảng cách × góc tính bằng độ × 0,018 chỉ dùng cho góc nhỏ. Không áp dụng cho góc rộng như 120°; dùng quan hệ lượng giác và dữ liệu quang học.

Không coi ví dụ thương mại về diện tích cho đèn 100 W, 13.000 lm là kết quả thiết kế khi thiếu quang học và mức mục tiêu. 500–800 ft² khoảng 46,5–74,3 m²; 1000–2000 ft² khoảng 92,9–185,8 m². Các quy đổi này không chứng minh độ phủ phù hợp.

Góc chiếu	Chiều cao lắp đặt	Diện tích ví dụ trong nguồn	Ứng dụng
120°	3-4.5m(10-15ft)	500–800 ft²; khoảng 46,5–74,3 m²	Sân và bãi đỗ nhỏ
90°	6-9m(20-30ft)	1000–2000 ft²; khoảng 92,9–185,8 m²	Không gian thương mại
60°	9m+ (30ft+)	Hướng tới mục tiêu xa hơn với vùng tâm nhỏ hơn	Mặt đứng

Chuẩn bị báo giá đèn pha cho hiện trường

Bắt đầu chọn đèn pha LED từ đâu?

Có thể hướng đèn pha vào bề mặt hoặc vật thể, nhưng không phải mọi mẫu phù hợp mọi môi trường. Với công viên, quảng trường, mặt đứng và thể thao, đánh giá cùng cách lắp và phân bố. Chọn bảo vệ thân và quang học theo điều kiện hiện trường thực.

Điện áp đầu vào

110–120 V AC, 220–240 V AC và 12–60 V AC/DC là lựa chọn nguồn của các phiên bản khác nhau. Không mặc định một mẫu nhận tất cả đầu vào này. Với dự án tại Việt Nam, khớp điện áp, tần số và loại dòng thực của mạch với nhãn sản phẩm; không quyết định bằng danh sách quốc gia chung.

Quang thông

Đọc lumen cùng công suất và quang học. Tổng quang thông không tự biểu thị cảm nhận sáng hoặc độ rọi tại mục tiêu. Khi hướng và phân bố đổi, quang thông cao hơn có thể không đưa nhiều ánh sáng hơn tới điểm cần.

Công suất

Công suất biểu thị điện tiêu thụ, không trực tiếp cho biết ánh sáng tới bề mặt. Dải 10–1000 W và ví dụ 10–50 W cho 3–5 m trong nguồn không phải tính toán thiết kế. Chẳng hạn, khi lắp đèn pha 500 W trên cao, cần xác minh cả quang học, kết cấu đỡ và lối bảo trì.

Góc chiếu

Không chọn góc chỉ theo diện tích. Khoảng cách, hướng và độ rọi mục tiêu quan trọng. Trong lựa chọn 3–140° của catalogue, quang học hẹp có thể hướng vào cây hoặc chi tiết mặt đứng; với hình học rộng hoặc bất đối xứng có thể xem 120° hoặc 70 × 140°. Mọi trường hợp đều cần dữ liệu phân bố thực.

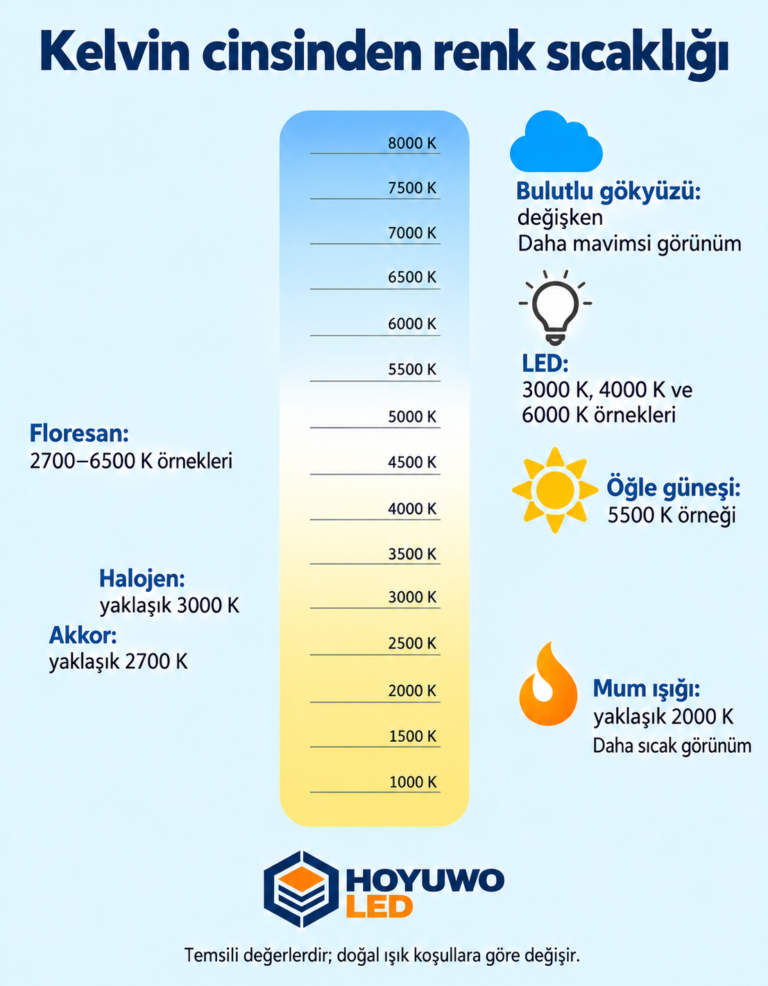

Nhiệt độ màu

Khi phân biệt lựa chọn catalogue, nhiệt độ màu tương quan mô tả sắc trắng. Có thể so các lựa chọn sau về hình ảnh:

• 3000 K: trắng ấm hơi vàng.
• 4000–4500 K: trắng trung tính; không tái tạo mọi biến đổi của ánh sáng tự nhiên.
• 5500–6500 K: trắng lạnh hơi xanh.

Quang học và hướng cùng quyết định ánh sáng phát ra. Có thể xem xét sử dụng trong hoặc ngoài nhà khi đã xác minh đúng mẫu phù hợp môi trường và cách lắp.

Có thể cân nhắc thay đèn metal halide hoặc natri cao áp bằng LED. Trước tiên kiểm tra hệ hiện có và kết quả mong đợi.

LED cũng sinh nhiệt cần tản đi. Khi so với đèn phóng điện, cần đánh giá cả xử lý linh kiện điện tử và vật liệu cuối vòng đời. Không đúng khi mô tả bộ đèn hoàn chỉnh là sản phẩm không có tác động môi trường.

Yêu cầu báo giá so sánh trên cùng cơ sở quang học

Trong một sân kho giả định tại Việt Nam, nếu hai báo giá dùng độ nghiêng hoặc giả định bảo trì khác nhau thì không thể so kết quả trực tiếp. Giữ cùng bề mặt mục tiêu, lưới tính, hướng đèn và giả định bảo trì. Hồ sơ phải có đúng mã quang học và phụ kiện lắp. Chỉ cùng lumen catalogue và watt không chứng minh cùng chức năng phục vụ.

Dự án cần đèn pha bao nhiêu watt?

Bảng đưa ví dụ ứng dụng, không tự gán watt theo chiều cao. Danh sách catalogue có 10, 20, 30, 50, 70, 100, 150, 200, 250, 300, 400, 500, 1000 và 2000 W. Mỗi lựa chọn cần được tính riêng để xác định phù hợp.

Ví dụ ứng dụng	Công suất	Chiều cao lắp đặt	Quang thông (lm)
Vườn hoặc sân	10–50 W	3m-5m	800-4000lm
Bãi đỗ xe	100W-150W	6m-8m	10000-18000lm
Đường xe chạy	30–250 W	6m-14m	3000-30000lm
Đường hầm	50–150 W	6m-8m	6000-18000lm
Sân bóng đá	500–1000 W	10m-20m	60000-130000lm
Sân quần vợt	150–250 W	8m-10m	18000-30000lm
Cột cao tại quảng trường hoặc khu ngoài trời rộng	400–2000 W	15m-50m	50000-230000lm

So đèn pha LED với công nghệ cũ thế nào?

Đặt căn cứ cải tạo trên điện tiêu thụ, bảo trì và hiệu quả duy trì. Không mặc định đổi nguồn sáng luôn mang cùng lợi ích.

Công suất bóng cũ có thể chưa gồm tổn hao thiết bị phụ trợ; ghi tổng điện đầu vào. Khi so natri cao áp hoặc metal halide, kiểm tra quang học, quang thông và hiệu quả duy trì. Bảng chỉ đưa ví dụ so gần đúng, không phải chấp thuận thay trực tiếp.

So gần đúng metal halide/HPS và đèn pha LED

Đèn pha metal halide hoặc natri cao áp (HPS)	Đèn LED pha	Quang thông gần đúng trong nguồn
150 W	50–60 W	6000–7000 lm
250 W	80–100 W	10000–13000 lm
400 W	150–180 W	20000–24000 lm
600 W	240–250 W	30000–32000 lm
1000 W	300–400 W	38000–44000 lm
1500 W	500–750 W	60000–75000 lm
2000 W	800–1000 W	100000–120000 lm

Các dòng đèn pha LED

Khi trao đổi với nhà sản xuất đèn pha LED liên quan, xác minh chức năng theo đúng mẫu. Một đèn có thể đồng thời dạng mô-đun, giảm sáng và có cảm biến chạng vạng; các nhóm thương mại này không loại trừ nhau.

• Đèn pha cho cơ sở thể thao ngoài trời
• Đèn pha LED điện áp thấp
• Đèn pha LED năng lượng mặt trời
• Đèn pha DOB
• đèn pha điều khiển chạng vạng
• Đèn pha LED cho hoạt động khẩn cấp tùy chọn có pin dự phòng

Ngoài trời: đèn pha thể thao

Có thể xem mô-đun với quang học phù hợp cho quần vợt, bóng rổ, bóng đá hoặc khu rộng. Hình thức mô-đun không chứng minh bảo trì luôn dễ; cần xác minh tiếp cận, quản lý nhiệt và khả năng thay thực của linh kiện. Một số thiết kế cho phép chỉnh hướng từng mô-đun. Nguồn có ví dụ ghép mô-đun 50, 100 hoặc 250 W thành đèn 1000, 1500 hoặc 2000 W.

Đèn pha LED điện áp thấp

Mỏ, trạm nhiên liệu hoặc khu hóa dầu cần lựa chọn chuyên biệt, kể cả bảo vệ chống nổ khi yêu cầu. Điện áp thấp hơn 110 hoặc 220 V không chứng minh dùng an toàn dưới nước hoặc phù hợp những môi trường đó. Các lựa chọn nguồn không thay thế lẫn nhau; phải khớp nhãn. Đèn pha điện áp thấp có thể có ví dụ 12, 24, 36, 48 hoặc 60 V AC hay DC.

Đèn pha LED quang thông cao 250–2000 W cho sân vận động và sân bóng đá

Các lựa chọn đèn pha LED ngoài trời chuyên nghiệp 50–600 W

Đèn pha LED năng lượng mặt trời cho vườn — tên thương mại 50–200 W

DOB: kiểm tra cấu hình đầy đủ của mạch nguồn

Không đánh giá chất lượng DOB theo vùng bán. Đánh giá bằng thử nghiệm, bảo vệ, bảo trì và hiệu quả. 220–240 V AC cùng hệ số công suất 0,5–0,6 trong nguồn chỉ là ví dụ. Driver on Board nghĩa là mạch nguồn nằm trên bảng gần LED hoặc kiến trúc tích hợp tương tự, không có nghĩa không có mạch điện tử.

Ví dụ đèn pha LED DOB

Linh kiện tích hợp có thể giúp thân nhỏ hơn; điều đó không tự chứng minh tổng chi phí thấp hoặc tần suất hỏng cao. Làm rõ bảo hành và cách sửa. Kiểm tra hồ sơ toàn sản phẩm về nhiệt, cách điện, rung và đặc tính điện. Với nguồn lưới, chỉnh lưu và điều khiển dòng cũng là phần của giải pháp điện tử.

Đèn pha có thể dùng ở đâu?

Chỉ xem xét các ứng dụng sau khi đã xác minh mẫu và dự án phù hợp:

Đường hầmSân thể thaoĐường xe chạyCột đèn cao

• Cơ sở thể thao: bóng đá, bóng rổ, quần vợt và sân khác theo dữ liệu quang học.
• Khu công cộng: công viên, quảng trường, vườn, đường và ứng dụng cột cao.
• Chiếu sáng cảnh quan cho cây và chi tiết sân vườn.
• Chiếu sáng công nghiệp trong kho, xưởng và nhà máy.
• Chiếu sáng tại nhà ga, metro, bãi đỗ và khu thương mại khác.

Đèn rọi và đèn pha khác nhau thế nào?

Phân biệt đèn bằng cách lắp và phân bố quang học. Tên thương mại tiếng Anh có thể chồng lấn; tên riêng lẻ không chứng minh những đặc tính này.

Với đèn pha, so góc rộng như 90/120° với quang học hẹp hoặc bất đối xứng. Chúng không phủ cùng cảnh theo cùng cách; mỗi quang học tạo phân bố khác.

Để nhấn vật hoặc khu vực, có thể xem lựa chọn tập trung hơn 25/45/60° trong ví dụ. Không suy ra tầm chiếu hữu ích chỉ từ góc; xác định cùng hướng, quang thông và mức cần thiết.

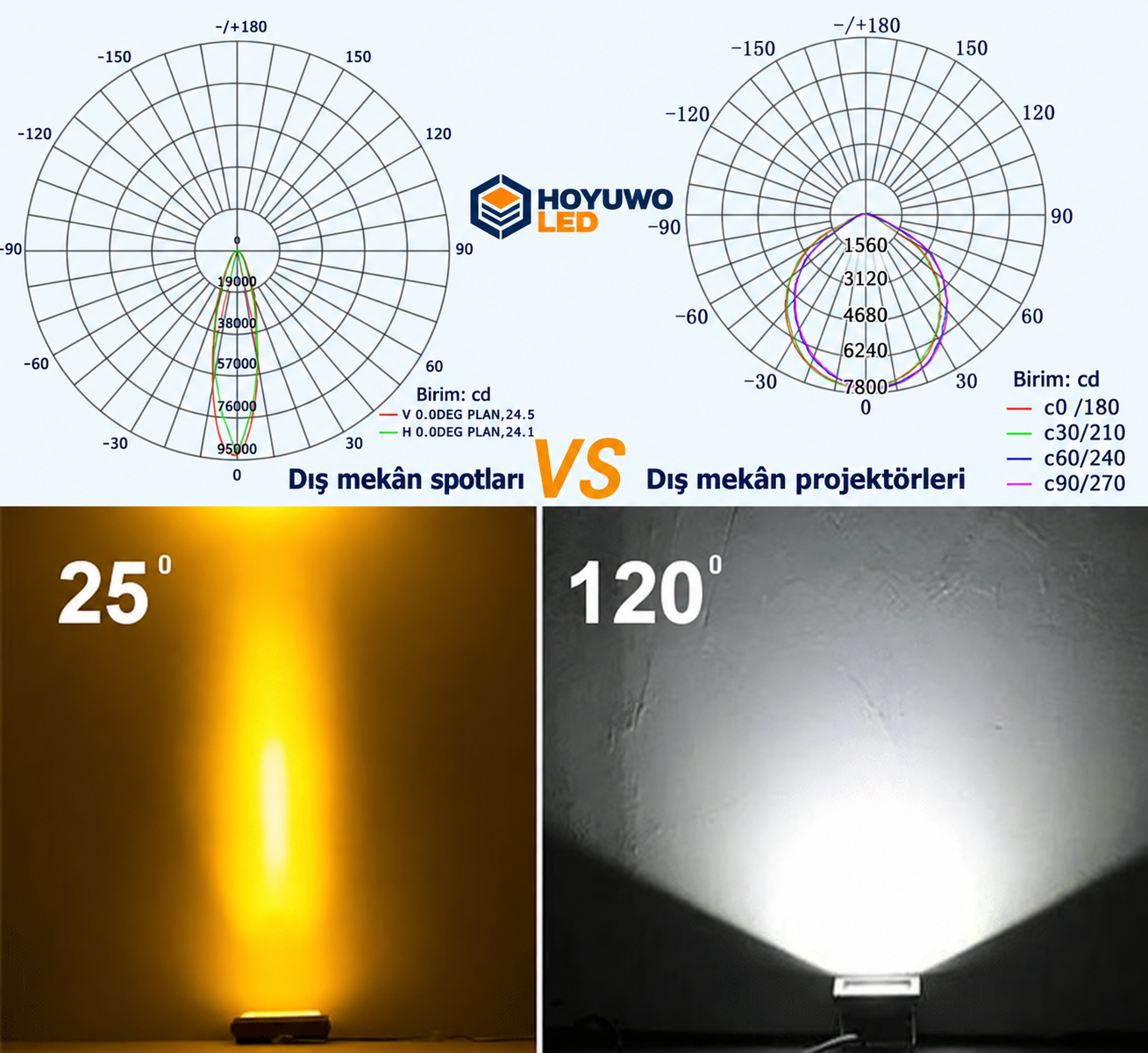

Mô tả và nội dung hình

• So quang học giữa đèn rọi ngoài trời góc hẹp và đèn pha góc rộng.
• Hình có biểu đồ cực và cường độ sáng bằng cd. Giá trị và góc trong nguồn được giữ nguyên.

Phân biệt đèn pha và đèn đường thế nào?

Khớp quang học đèn đường với hình học và yêu cầu đường. Phân bố thường bất đối xứng; điều này không có nghĩa thấu kính phân cực ánh sáng.

Giá đỡ đèn pha dùng để xoay phân bố định hướng trong phạm vi nhà sản xuất cho phép. Không chỉ đặt mục tiêu chiếu diện tích lớn nhất; tìm bố trí cùng đạt mức hữu ích và kiểm soát chói.

Có thể cải tạo đèn pha hiện có bằng LED không?

Trước tiên kiểm tra mẫu đèn hiện có và điều kiện hệ điện; sau đó mới đánh giá khả năng thay.

Sau thay đổi, toàn hệ vẫn phải an toàn và phù hợp. Khớp 220–240 V AC hoặc 110–120 V AC chỉ là một phần kiểm tra. Khi thay bóng, đánh giá nguồn, thiết bị phụ trợ, nhiệt, đui, kích thước và quang học. Không phải mọi đèn pha cũ đều E27 hoặc R7S. Không thể nói LED 20 W tự tương đương 150 W hoặc tiết kiệm trên 60%.

Kiểm tra gì trước khi lắp đèn pha LED?

Trước khi dùng ví dụ lắp tường, bề mặt và đế trong hình, xác minh hướng mẫu cho phép.

Phối hợp tải kết cấu, cố định, hướng và đấu nối với người đủ năng lực. Hướng dẫn nhà sản xuất và điều kiện mạch an toàn là cơ sở. Danh sách sau để chuẩn bị, không thay quy trình lắp sản phẩm.

1. Xác định điểm cố định nhà sản xuất quy định cho giá đỡ.
2. Kiểm tra vị trí và lối tiếp cận vùng lắp.
3. Chọn neo theo bề mặt, tải và kết cấu; không cố định tùy tiện vào tường hoặc cột.
4. Chuẩn bị neo theo thiết kế và hướng dẫn sản phẩm.
5. Cố định giá đỡ bằng linh kiện và mô-men siết quy định.
6. Chỉnh hướng trong giới hạn mẫu và khóa các liên kết.
7. Xác định dây dẫn và đầu nối từ sơ đồ đèn, hệ điện. Màu của dây không rõ nguồn gốc không tự quyết định chức năng. Xác minh dây bảo vệ khi cần và độ kín của đấu nối.

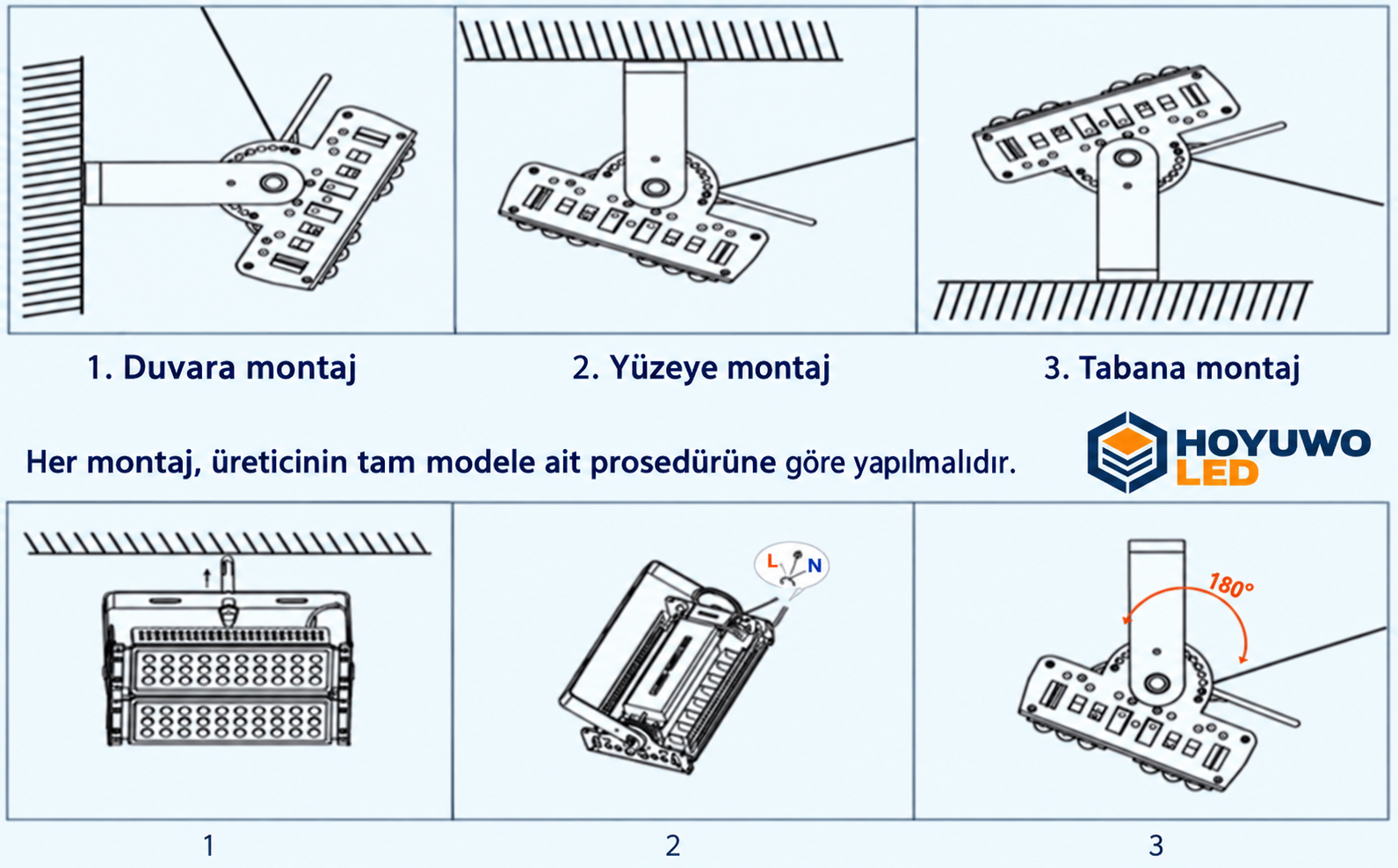

Hình sau so ba cách cố định:

Mô tả và nội dung hình

• 1. Lắp tường
• 2. Lắp bề mặt
• Mọi cách lắp phải theo quy trình nhà sản xuất cho đúng mã.
• 3. Lắp đế

Trước khi dùng video làm hướng dẫn tham khảo, so bố trí được thể hiện với tài liệu lắp của mẫu.

Mọi đèn pha LED đều giảm sáng được không?

Khi đặt hàng, xác nhận phiên bản đèn pha giảm sáng có đúng bộ nguồn và điều khiển phù hợp. Sản phẩm dùng LED không có nghĩa phiên bản chỉ bật/tắt có thể giảm sáng.

Vì sao đèn pha LED có thể nhấp nháy?

Khi chẩn đoán, xem xét hiện tượng nhấp nháy của đèn LED trên toàn bộ nguồn cấp, mô-đun, bộ nguồn và điều khiển. Không gán một nguyên nhân khi chưa kiểm tra các khả năng này.

Không dùng ví dụ 280–300 mA và 3,0–3,4 V cho LED 1 W để chẩn đoán mọi mô-đun. Lấy giá trị cho phép từ bảng dữ liệu liên quan. Quá tải có thể gây hỏng, nhưng cần kiểm tra hệ điện để phân biệt nguyên nhân nhấp nháy.

Không nói nguồn không ổn định do tụ điện khi chưa đo cần thiết. Chuyên gia phải kiểm tra bộ nguồn và phần liên quan để xác định linh kiện lỗi.

Trong chu kỳ bật tắt, quá nhiệt có thể kích hoạt bảo vệ bộ nguồn. Đặt 30 W vào thân thiết kế cho 20 W là ví dụ thay đổi cần đánh giá nhiệt, không giải thích mọi trường hợp nhấp nháy.

Nếu nghi có ẩm bên trong, ngừng sử dụng sản phẩm và yêu cầu chuyên gia kiểm tra. Bôi vật liệu làm kín bên ngoài riêng lẻ không phải giải pháp; nước có thể đã tác động đấu nối, mô-đun hoặc điện tử.

Vì sao đèn pha hoàn toàn không sáng?

• Nguyên nhân có thể gồm nguồn cấp, đấu nối và linh kiện hỏng. Chỉ chẩn đoán sau khi đưa đèn và mạch về điều kiện an toàn.
• Để người đủ năng lực kiểm tra lỗi nguồn, mô-đun hoặc đấu nối. Không nối camera hoặc đấu tắt tùy tiện; đề xuất này trong nguồn cũ không phải phương pháp sửa hợp lệ. Theo quy trình bảo hành và dịch vụ của nhà sản xuất.

Đánh giá đặc tính đèn pha LED cùng điều kiện

Khi so sánh, chọn góc chiếu đèn pha giữa quang học hẹp, rộng hoặc bất đối xứng theo bề mặt hữu ích. Dải như 120–180° không bảo đảm ít ô nhiễm ánh sáng hơn. Muốn hạn chế chiếu ngoài mục tiêu, cần phối hợp phân bố, che chắn và hướng.

So quang thông và công suất đầu vào của bộ đèn hoàn chỉnh trong cùng điều kiện. Giờ hoạt động, điều khiển và sản phẩm được thay ảnh hưởng tiết kiệm. Ví dụ 100–150 lm/W không phải giới hạn trên của thị trường hiện tại, cũng không tự chứng minh tiết kiệm 80%.

Với công bố 50.000 giờ, hỏi tiêu chí duy trì quang thông và điều kiện nhiệt. Thời gian này không nghĩa tuổi thọ gấp đôi mọi bóng cũ. Câu chuyện sản phẩm hoạt động hơn bảy năm từ 2013 trong nguồn không phải kết quả thử áp dụng cho cả dòng.

Nếu yêu cầu làsáng tức thì, xác minh phản ứng của điều khiển và bộ đèn hoàn chỉnh. Nguồn LED không cần quá trình làm nóng điển hình của đèn phóng điện, nhưng hành vi hệ thống vẫn phải đánh giá cùng điều khiển.

Phân biệt giảm quang thông và hỏng linh kiện khác. Yêu cầu dòng, nhiệt độ và điều kiện thử của mẫu. Ví dụ suy giảm 1% sau 3.000 giờ và 3% sau 10.000 giờ trong nguồn không thể khái quát cho mọi LED.

Xác minh bộ phận nào thay được, cách thay và cách duy trì bảo vệ. Nếu tái dùng thân cũ với nguồn sáng khác, phải đánh giá toàn sản phẩm tạo thành. Mẫu chưa rõ phương pháp sửa không tự được coi là sửa được.

Quản lý ánh sáng ranh giới cùng giờ vận hành

Với khu không dùng suốt đêm, chế độ điều khiển là một phần giảm ánh sáng tràn. Xác minh điều kiện địa phương liên quan rồi xác định giờ hoạt động đầy đủ, mức giảm và tắt. Giữ ánh sáng tác vụ cần thiết trong mỗi chế độ; chỉ thêm cảm biến không bù được hướng sai hoặc quang học không phù hợp.

Kiểm tra mọi phần liên quan của sản phẩm thay thế

Khi được đề xuất mẫu khác, so cả kết cấu, hướng, điều khiển và nguồn ngoài quang thông. Ghi thay đổi tác động tính toán và bảo trì. Watt thấp hơn không nên che phân bố không đáp ứng công việc hoặc phụ kiện thiếu trong báo giá.

Trước đặt hàng, mã sản phẩm, tính toán và điều kiện lắp phải nằm trong cùng hồ sơ. Ghi quang học, phụ kiện, điều khiển và hướng rồi kiểm tra kết quả tại vùng đại diện sau lắp. Không chấp nhận phiên bản đổi dữ liệu đã duyệt khi chưa đánh giá tác động. So giá và công suất như phần của giải pháp có hồ sơ và bảo trì được.
