Chiếu sáng LED đường hầm: phân vùng, điều khiển và kế hoạch cải tạo

Đổi đường hầm sang LED không hoàn tất bằng nhìn watt bóng cũ rồi chọn đèn thấp công suất hơn. Ánh sáng ban ngày ở cửa, tốc độ xe, phần trong, điều khiển và tình huống hỏng phải nằm cùng dự án. Trước triển khai tại Việt Nam, làm rõ với đơn vị vận hành và thiết kế tài liệu yêu cầu, tiêu chí nghiệm thu áp dụng. Ví dụ sản phẩm dưới đây giúp hiểu lựa chọn, không thay phép tính riêng của hạ tầng hoặc phê duyệt an toàn.

Yêu cầu cải tạo cần thông tin gì?

Đính kèm kiểm kê, bố trí và sơ đồ điều khiển hiện có; chia nhu cầu theo vùng. Nhờ vậy thấy báo giá có giữ nhiệm vụ từng vùng không. So sản phẩm bằng phép tính, tiêu chí đã chấp nhận thay vì chia cùng công suất khắp hầm.

Xác định yêu cầu và trách nhiệm phê duyệt tại Việt Nam

Vận hành chiếu sáng phải gắn với quy trình khai thác của chính công trình. Có thể tham khảo bối cảnh quản lý trong văn bản pháp luật đường bộ được Bộ Xây dựng công bố ; tài liệu áp dụng và cách nghiệm thu của từng công trình cần được xác nhận riêng. Với cả hạ tầng do đơn vị riêng khai thác, phải rõ ai phê duyệt thiết kế và nghiệm thu chạy thử.

Đánh giá ánh sáng hầm theo vùng

Tại Việt Nam, căn cứ điều kiện dự án của cơ quan quản lý đường và đơn vị vận hành. Bảng thương mại hoặc mô tả tiêu chuẩn Nhật Bản không thay các yêu cầu đó. Xem hình học tiếp cận, tốc độ, giao thông và độ chói ngoài để chia vùng ngưỡng, chuyển tiếp, trong và ra. Mục tiêu chính của tính cửa hầm là giúp nhận biết vật cản khi từ ngoài sáng vào trong tối ban ngày.

Bên trong hầm ít đóng góp ánh sáng tự nhiên. Mức và đồng đều ánh sáng nhân tạo cần để nhìn phải được xác định theo tốc độ, điều kiện giao thông, tiêu chí dự án.

Mô tả và nội dung hình

• Sơ đồ tham khảo chiếu sáng đường hầm

Không áp nguyên điều kiện chiếu sáng đường ngoài trời vào hầm. Khi chọn LED, cần đánh giá thêm:

• Độ chói mặt đường theo quang trắc, phân bố và đặc tính bề mặt.
• Độ chói tường và phân bố sáng đứng.
• Tốc độ, mật độ giao thông và tuyến gắn với bố trí đèn.
• Điều kiện nhìn, gồm chói lóa và hoàn màu.
• Thích nghi thị giác tại vùng vào, ra với ánh sáng tăng cường đã tính.
• Khác biệt vận hành ngày/đêm và chiến lược giảm sáng.

Trong báo giá, không tách các chủ đề sau thành đặc tính sản phẩm rời rạc:

• Thích nghi thị giác: ban ngày độ chói ngoài và trong có thể chênh lớn. Vùng ngưỡng, chuyển tiếp cần giúp lái xe tiếp cận nhận biết vật cản. Phép tính chiếu sáng xác định cách giảm mức về phía trong.
• Đồng đều: xem giá trị trung bình, tối thiểu và biến thiên độ chói trên mặt đường. Dải sáng–tối rõ có thể gây khó chịu khi lái.
• Chói lóa: đánh giá cùng nguồn nhìn trực tiếp, phản xạ và cửa vào/ra sáng. Hệ quang học, hướng cần khớp điểm quan sát trong tính toán.
• Nhấp nháy không gian: lái xe có thể cảm nhận độ chói thay đổi lặp khi qua các đèn cách nhau. Khoảng cách, tốc độ và thời gian tiếp xúc ảnh hưởng kết quả. Tham chiếu dưới 2,5 Hz hoặc trên 15 Hz trong nguồn không dùng làm giới hạn nghiệm thu chung nếu chưa đối chiếu hồ sơ hầm.
• Điều khiển: cảm biến, bộ nguồn giảm sáng có thể điều chỉnh theo điều kiện xác định. Mục tiêu tiết kiệm phải giữ hiệu năng dự án; cần định trước phản ứng khi hỏng điều khiển hoặc nguồn cấp.

Chiều cao lắp và khoảng cách đèn

Giá trị bảng là ví dụ sản phẩm nguồn, không phải hướng dẫn lắp cho mọi hầm. Nguồn nêu 4–6 m và ví dụ phổ biến 4,5 m; không coi 4,5 m là độ cao tối đa chung. Tính công suất, khoảng cách bằng quang trắc và vùng đèn phục vụ.

Khu vực	Khoảng công suất tham khảo	Công suất trong ví dụ nguồn	Khoảng cách đèn
Đầu vào	100W-300W	100W 150W 200W	1-1.5m
Vùng chuyển tiếp	70-120W	100W	2-3m
Vùng trong	30-60W	50W	8-12m
Đầu ra	100-300W	100W 150W 200W	1-1.5m

Đường cấp thấp hơn không tự giảm nhu cầu thích nghi, an toàn. Khoảng 30–60 W có thể dùng để xem nhóm sản phẩm nhưng không chứng minh một mức đủ. Phân bố phải xác định bằng hình học hầm và điều kiện tính thực.

Không đưa trực tiếp khoảng sự cố gần 25 m trong nguồn vào bản vẽ. Xác minh cùng vùng phủ, mức sáng và tình huống hỏng; khoảng cách riêng không chứng minh hệ có thể nghiệm thu.

Đọc ví dụ sản phẩm thế nào?

• Chiếu sáng cơ bản: nguồn gợi ý LED 30–60 W cho mức cơ bản, 100–200 W tăng cường cửa và chuyển tiếp. Đây là ví dụ mẫu. Tính độ chói, biến thiên trong vùng bằng hình học thực và quang trắc.
• Chiều dài các vùng Trong S=VT/3,6, nếu V tính km/h, T tính giây thì S là mét. Giả thiết T=2 giây của nguồn không tự định cỡ mọi vùng thích nghi. Chiều dài vùng phải theo phương pháp chấp nhận trong dự án và điều kiện tiếp cận.
• Vận hành đêm và sự cố Hai chế độ cần được tính theo điều kiện sử dụng, an toàn riêng. Các mô tả bằng một nửa hoặc một phần mười độ chói cơ bản không phải quy tắc chung tại Việt Nam. Ghi điểm kiểm tra, mức và phản ứng khi hỏng trong hồ sơ dự án.

Dùng những loại đèn nào trong hầm?

Tách chức năng chiếu sáng chung, hướng dẫn đường, báo làn và hệ sự cố nếu có. Mỗi nhiệm vụ cần sản phẩm phù hợp. Đèn pha thường không tự phù hợp mọi vùng hoặc chức năng an toàn.

So nhôm và inox trong đèn hầm thế nào?

1. Nguồn so 238 W/(m·K) với 15,2 W/(m·K), nhưng các giá trị không đại diện mọi hợp kim nhôm, inox. Quản lý nhiệt thực còn phụ thuộc hình học thân, mặt tiếp xúc, lớp phủ và môi trường. Không thể kết luận chỉ bằng tên kim loại.
2. Khối lượng riêng của hợp kim nhôm thường thấp hơn inox, có thể giảm khối lượng đèn và giúp lắp, bảo trì. Tuy nhiên, tính vận chuyển, cố định vẫn phải dùng khối lượng sản phẩm thực.
3. Chi phí phụ thuộc hợp kim, cấu tạo, xử lý bề mặt và sản xuất. So cả sản phẩm được chào thay vì mặc định nhôm luôn rẻ hơn.

Cần bao nhiêu watt LED để thay bóng natri 400 W?

Bóng natri 400 W, 48.000 lm và giả định hệ số sử dụng 40% cho khoảng 19.000 lm hữu ích. Đây là tính toán đơn giản hóa, không phải kết quả đo hầm. Không suy ra 40 lm/W từ đây; các số đã nêu không xác nhận công bố đó.

Giả thiết LED 130 lm/W và sử dụng trên 90% cũng cần kiểm tra theo mẫu, hình học. Gợi ý 165 W cho gần 19.000 lm hữu ích là ví dụ phụ thuộc giả định. Xác minh cải tạo bằng cả phân bố đường, tường thay vì chỉ cân bằng quang thông.

So LED 80 W với natri 250 W cũng chỉ là gợi ý gần đúng. Cần kiểm tra quang thông, phân bố, đồng đều và chói. So CRI≥70 Ra với CRI≈30 Ra trong nguồn không có nghĩa hoàn màu tốt hơn tự cho phép giảm mức sáng bắt buộc.

Trước chấp nhận giảm công suất, tính và kiểm tra hiện trường với đèn đề xuất. LED 150 W thay 400 W hoặc LED 70 W thay 250 W trong nguồn là gợi ý thương mại, không phải hệ số đổi cố định cho mọi cải tạo.

Đường hầm cần bao nhiêu lux?

Các khoảng độ rọi dưới đây là ví dụ chung trong tài liệu nguồn. Chúng không tự chứng minh phù hợp một hầm cụ thể tại Việt Nam. Không nhầm độ rọi bằng lux với độ chói; cần xét riêng cửa, phần trong, ngày và đêm.

• Vùng cửa vào ban ngày: ví dụ nguồn 200–500 lx
• Vùng chuyển tiếp: giảm dần từ cửa về mức vùng trong
• Vùng trong: ví dụ nguồn 30–100 lx
• Vùng cửa ra: ví dụ nguồn 50–100 lx
• Vận hành đêm, toàn hầm: ví dụ nguồn 30–50 lx

Dùng nhiệt độ màu nào trong hầm?

Đánh giá nhiệt độ màu cùng môi trường, điều kiện nhìn và phân bố sáng. Lựa chọn CCT 5000–6000 K trong nguồn là sở thích dự án, không thể khẳng định tốt hơn mọi nhiệt độ màu khác trong mọi điều kiện.

Phương pháp L20 nghĩa là gì?

L20 liên quan độ chói trung bình trong nón nhìn 20° từ điểm tiếp cận xác định. Vị trí điểm và cách đưa giá trị vào tính phụ thuộc phương pháp dùng. Đây không phải một số cố định độc lập hình học áp cho mọi hầm.

Xem NFPA 502 trong dự án hầm thế nào?

Nếu yêu cầu kỹ thuật chỉ định NFPA 502, xác nhận phiên bản và phần áp dụng từ hợp đồng. Tiêu chuẩn của National Fire Protection Association bao gồm hầm đường bộ, cầu và các tuyến hạn chế tiếp cận khác. Không tự thay quy định Việt Nam hoặc điều kiện đơn vị vận hành.

Khi xét phạm vi NFPA 502, cũng xem các chủ đề an toàn:

1. Hệ phòng cháy chữa cháy: yêu cầu liên quan phát hiện, báo động và chữa cháy.
2. Thông gió sự cố: quản lý khói, nhiệt khi cháy.
3. Lối ra thoát nạn: tuyến sơ tán an toàn và bố trí lối ra.
4. Toàn vẹn kết cấu: hành vi kết cấu hầm trong điều kiện cháy.
5. Vận hành và bảo trì: duy trì hệ an toàn hoạt động và kiểm tra định kỳ.
6. Ứng phó sự cố: phối hợp đội cứu hộ và diễn tập.

Tiêu chuẩn hướng tới bảo vệ người dùng, hạ tầng trong hầm và công trình thuộc phạm vi. Xem yêu cầu của ứng dụng theo phiên bản, phạm vi dự án liên quan.

Các loại đèn LED đường hầm

Phân biệt chức năng khi chọn đèn hầm

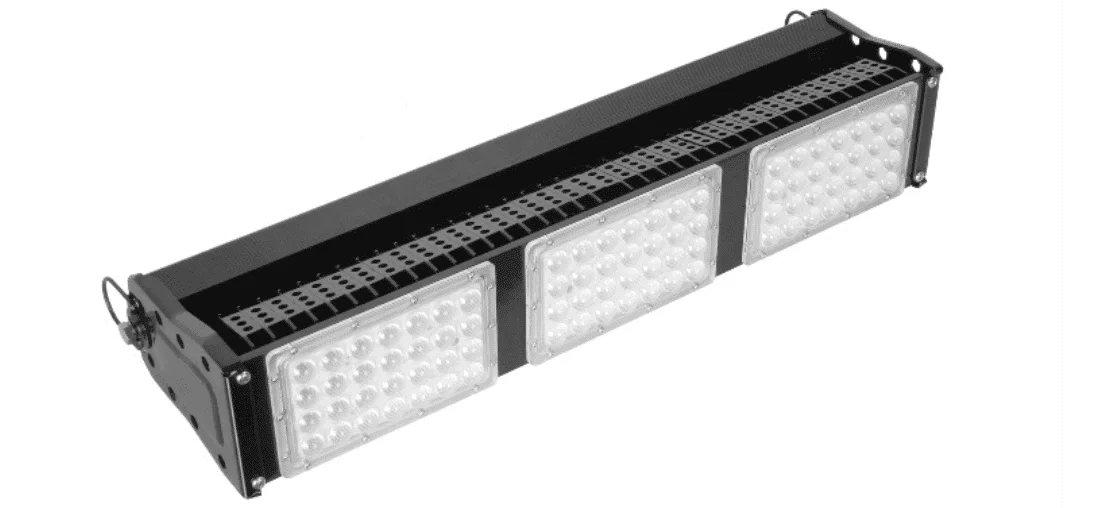

Dù hình dáng giống Đèn LED pha , vẫn cần chứng minh riêng cấu tạo, quang trắc và điều khiển phù hợp hầm. Giống đèn mặt đứng, kho và cùng watt không chứng minh phù hợp hạ tầng.

Nguồn mô tả đèn tiêu chuẩn, giảm sáng và có nguồn sự cố . Yêu cầu kỹ thuật cần tách giảm sáng và sự cố thành chức năng riêng; cả hai có thể cùng có trong một sản phẩm.

Đảo logic điều khiển không ngăn mọi lỗi. Cần thử riêng phản ứng mất tín hiệu, nguồn cấp. Nguồn nêu ví dụ thuận/nghịch cho điều khiển 0–5 V và 0–10 V: một loại 0 V tắt, 10 V tối đa; loại kia quan hệ ngược. Không phải mọi bộ nguồn tắt ở 0 V; xác minh hành vi thực theo mã.

Để giữ chức năng an toàn cần khi mất nguồn thường, phải xác định trong dự án đèn LED đường hầm sự cố phù hợp cùng quan hệ với chiếu sáng thường.

Xác định thời gian, phân bố và mức sáng sự cố theo yêu cầu hầm. Khoảng 60–120 phút và phiên bản 90 phút trong nguồn là ví dụ sản phẩm/báo giá, không phải thời gian chung hoặc bảo đảm sửa chữa, sơ tán xong trong khoảng đó.

Xem lựa chọn sự cố cùng đèn tuyến tính và đèn pha ở cấp hệ thống.

Chuẩn bị yêu cầu sản phẩm cho dự án

Thành phần đèn LED đường hầm

Trong hình tháo rời của đèn LED đường hầm, phân biệt thân, bộ tản nhiệt, mô-đun LED, bộ nguồn, nắp quang học, mối nối và phụ kiện cố định.

1. Thân đèn Thân nhôm đúc áp lực hoặc mô-đun có cánh khá phổ biến. Chỉ độ dày và kích thước ngoài không chứng minh chất lượng. Xem cùng điều kiện làm việc công bố, cấu tạo và bảo vệ.
2. Quản lý nhiệt Bề mặt truyền nhiệt tạo kết quả cùng vật liệu, tiếp xúc nhiệt và lưu thông không khí. Nếu thiết kế hoặc lắp chưa đủ, tản nhiệt lớn hơn không tự cho hiệu năng tốt hơn.
3. Nguồn sáng: nguồn có ví dụ SMD và LED công suất cao 1 W, mỗi mô-đun 50–60 chip, khoảng 50 W. Đây là cấu hình theo mẫu; kiểm tra riêng dữ liệu mô-đun và cả đèn.
4. Bộ nguồn Kiểm tra dòng, cách điện, giảm sáng, bảo vệ và nhiệt độ làm việc. Nguồn nhắc Philips, Mean Well, Suncome cho HOYUWO LED ; xác nhận thương hiệu, mã bộ phận được báo giá. Vỏ nhôm hoặc đổ kín không tự chứng minh không nhấp nháy hoặc tuổi thọ cụ thể.
5. Lựa chọn lắp đặt: có thể dùng giá chữ U. Xác minh vật liệu, kích thước, độ bền và phụ kiện cố định cho cách lắp thực.
6. Nắp quang học: một số mẫu có nắp polycarbonate (PC) tích hợp thấu kính. Kiểm tra bảo vệ, hành vi trong môi trường hầm theo mẫu.

Thay đổi cấu tạo đèn hầm

Mô tả và nội dung hình

• Ví dụ thứ nhất: ghép nguồn LED tích hợp vào thân đèn natri cao áp. Cấu tạo minh họa không có tản nhiệt riêng cho LED.
• Ví dụ thứ hai: thân thiết kế cho LED có thêm tản nhiệt và thấu kính phân bố; vẫn dùng nguồn LED tích hợp.
• Ví dụ thứ ba: thân nhôm phẳng, kính cường lực, tản nhiệt tích hợp và LED công suất cao 1 W. Cụm 6–7 năm trong nguồn thuộc lịch sử mô tả của nó. Hình có hệ chóa phản xạ; đánh giá độ truyền sáng, khúc xạ kính theo sản phẩm thực.
• Ví dụ thứ tư: mô-đun cánh, LED SMD và nắp PC tích hợp thấu kính. Mục tiêu tản nhiệt với ít vật liệu, chi phí hơn. Đưa bụi bám cánh và vệ sinh vào bảo trì.
• Ví dụ thứ năm: mô-đun nhôm đúc bề mặt đều hơn nhằm dễ vệ sinh. Nguồn trình bày như bước phát triển cấu tạo trước; cần so ưu thế chi phí, hiệu năng theo mẫu.

Giải quyết tiếp cận bảo trì trước chọn đèn

Thay, vệ sinh trong hầm không chỉ là mở được nắp. Lập với đơn vị vận hành phương án tiếp cận, phân cách vùng làm việc an toàn và trình tự bảo trì. Bao gồm tiếp cận bộ nguồn, mô-đun dự phòng và cách chỉnh hướng lại. Hồ sơ bàn giao cũng cần nêu kiểm tra sau vệ sinh bề mặt quang học/thân.

So sánh báo giá đèn LED đường hầm

1. Xác định chip LED được chào và tài liệu. Nguồn nêu ví dụ Cree, Philips, Osram.
2. So hiệu suất sáng và hoàn màu của cả đèn ở điều kiện nhiệt làm việc thực.
3. Kiểm tra thương hiệu bộ nguồn LED và mã đầy đủ trong báo giá; tên Mean Well, Inventronics hoặc MOSO không tự xác định hiệu năng. Thương hiệu tụ cũng không bảo đảm tuổi thọ cả sản phẩm.
4. Xem thiết kế nhiệt của thân, mô-đun tại công suất và nhiệt độ làm việc đề xuất.
5. Cánh có thể tăng bề mặt truyền nhiệt; kết quả thực phụ thuộc thiết kế, môi trường và bảo trì.
6. Đầu nối cắm có thể giúp thay bộ nguồn dễ hơn nhưng phải giữ bảo vệ, đặc tính điện cần có.
7. So hành vi nhiệt ở công suất đề xuất. Tăng số mô-đun có thể đổi phân bố nhiệt nhưng không tự chứng minh ổn định hoặc bền lâu.
8. Cần mô tả bằng văn bản hệ giảm sáng làm gì khi lỗi điều khiển, mất tín hiệu. Logic ngược là lựa chọn thiết kế, cần xác minh bằng đèn thực và tình huống hỏng dự kiến.
9. Chọn nhiệt độ màu theo điều kiện nhìn, tiêu chí dự án. Không mặc định màu ấm hơn luôn giúp nhìn tốt hơn trong mọi sương mù.

Thử cả lỗi bên cạnh hoạt động bình thường

Xác minh cuối cần gồm tình huống hỏng dự kiến. Định trước quy trình, người phụ trách phù hợp hạ tầng; ghi đèn nào chạy, điều khiển làm gì khi mất tín hiệu hoặc nguồn. Có pin không tự chứng minh giữ được mọi chức năng an toàn.

Xác nhận tài liệu áp dụng và phạm vi can thiệp với đơn vị vận hành. Giải thích chiếu sáng hầm trong tập hai Orden Circular 36/2015 của Bộ Giao thông Tây Ban Nha là bối cảnh kỹ thuật nước ngoài, không thay điều kiện dự án Việt Nam. Liên kết yêu cầu dưới đây dành cho hồ sơ HOYUWO LED, không phải tải ấn phẩm chính thức. Liên hệ để yêu cầu tài liệu kỹ thuật

Bắt đầu yêu cầu cải tạo từ hình học, phương pháp tính và chiến lược điều khiển. Lấy hồ sơ quang trắc, nhiệt và sự cố của mã báo giá; sau đó xác minh mức, đồng đều và phản ứng điều khiển tại chỗ. Nhờ vậy đèn mới gắn với thiết kế được duyệt của hạ tầng này, thay vì sao chép watt, khoảng cách từ hầm khác.
